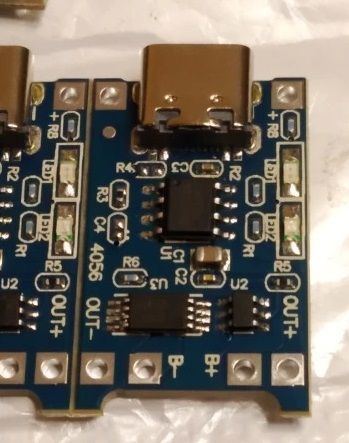

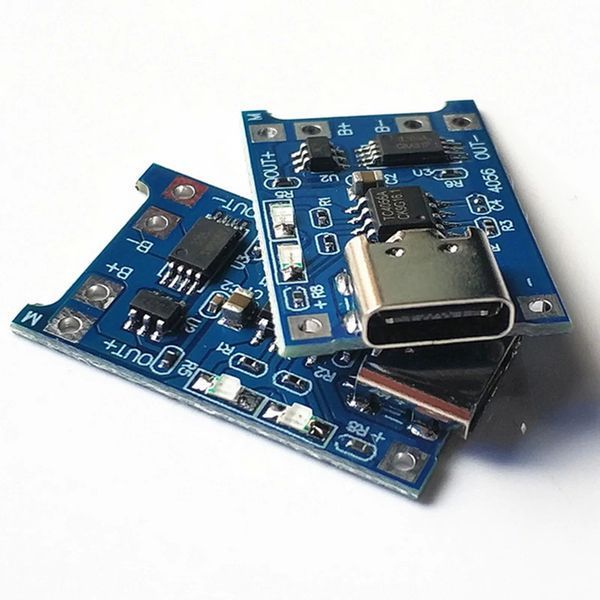

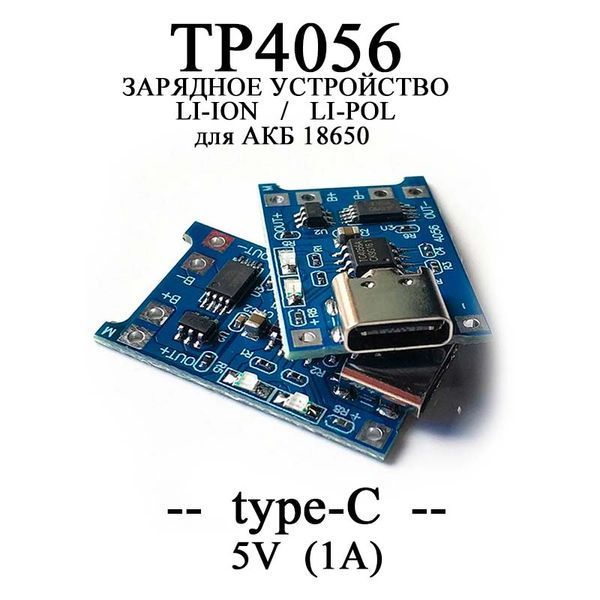

ЗУ для 18650 Type-C USB 5V 1A (З ЗАХИСТОМ) TP4056 зарядний модуль заряду тайп сі
Модуль для заряду акумуляторів li-ion, li-pol на схемі TP4056 під роз'єм type-C.
Модуль зарядного пристрою для Li-Ion, Li-Pol акумуляторів зібраний на мікросхемі TP4056.
Мікросхема TP4056 застосовується в зарядних пристроях для літій-іонних акумуляторів з регульованим струмом від 100mA до 1А.
Зарядний пристрій для Li-Ion, Li-Pol акумуляторів призначений для заряджання всіх типів літій-іонних (Li-Ion) та літій-полімерних (Li-Pol) акумуляторів, з автоматичним завершенням заряду, та можливість регулювати струм заряду.
Зарядний пристрій для Li-Ion, Li-Pol акумуляторів працює від напруги 4.5-5.5 вольт USB.
Важливо: Джерело живлення (USB порт, USB адаптер або джерело живлення) має забезпечувати струм заряду з деяким запасом. Не всі комп'ютери здатні видавати струм на USB шину більше 500 мА.
Після завершення процесу заряджання зарядний пристрій Li-Ion, Li- Pol акумуляторів автоматично завершить заряд акумулятора.
Для зміни струму заряду в зарядному пристрої для Li-Ion, Li-Pol акумуляторів достатньо замінити резистор, номінал якого підбирається за таблицею:
Rprog (k) IBAT (мА)
30 50
20 70
10 130
5 250
4 300
3 400
2 580
1.66 690
1.5 780
1.33 900
1.2 1000
При підборі регулювального резистора необхідно стежити за тим, щоб зарядний струм становив 37% від ємності батареї.
Якщо ви збираєтеся заряджати акумулятор ємністю 1000mAH, току в 400mA цілком буде достатньо.
- Зарядний модуль TP4056.
- Струм заряду – 1А за замовчуванням.
- Вхідна напруга - 4.5-5.5 В.
- Повна напруга заряду – 4.2 ст.
- Світлодіодний індикатор – синій – йде заряд, червоний – заряд закінчено.
- Вхідний інтерфейс – type-C.
- Робоча температура – +10 до +85.
- Зворотна полярність – ні.
- Розмір - 25x19x4мм
Примітка:
1. Оптимальна величина зарядного струму становить 37% ємності акумуляторної батареї. Якщо акумулятор заряджається 1000 мА/год, струм заряду 400 мА буде достатнім.
2. З'єднувальний кабель не повинен бути надто товстим.
3. Якщо вхідна напруга 5.2 В-5.5 В, струм буде менше, ніж 1000mA/год – це функція захисту, коли автоматично зменшується струм заряду для запобігання перегріву мікросхеми.
4. У цьому модулі переполюсування + і - виведе з ладу мікросхему.
