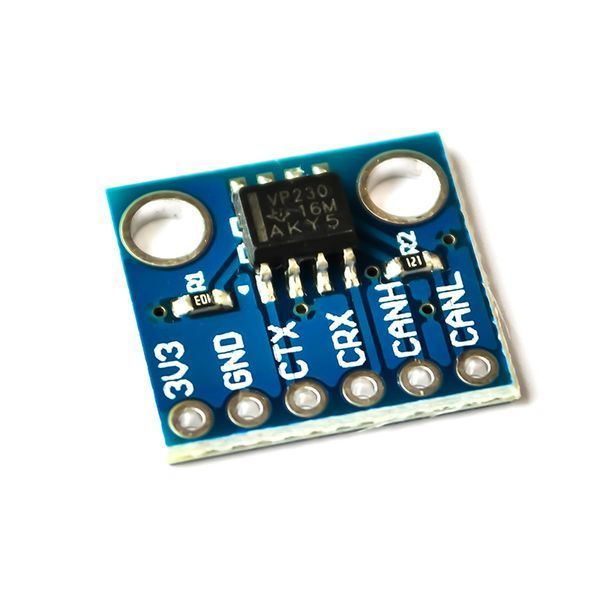

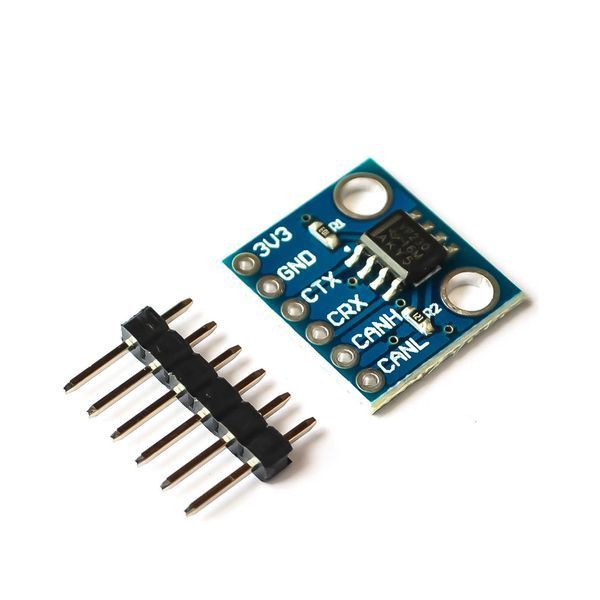

WCMCU-230 коммуникационный модуль CAN шины на базе чипа SN65HVD230 подключение микроконтроллера к КАН сети (Arduino)
Протокол CAN – один из самых распространенных стандартов обмена данными между контроллерами, выносными датчиками и исполнительными аппаратами для объединения их в единую сетевую структуру. Прием и передача информации производится в последовательной форме по принципу коммутации пакетов.
Физически используется дифференциальная пара проводов (стандарт ISO11898). Для организации обмена применяются устройства «посредники» – трансиверы, подключаемые между шиной CAN и интегрируемым блоком.
Предлагаемый модуль WCMCU-230 CAN шины на базе чипа SN65HVD230 поддерживает высокоскоростной обмен данными по спецификации ISO1189-2 и включает в себя несколько уровней защиты устройства, обеспечивающие надежность работы сети.
Характеристики:
- максимальное количество устройств в сети: 120;
- напряжение питания: 3,3 В;
- ток в режиме ожидания: 370 мкА;
- ток в спящем режиме: 40 нА;
- скорость передачи данных: до 1 МГц;
- защита от электростатического разряда по двухпроводной линии: ≥ 16 кВ;
- фильтрация помех.
- модуль поддерживает связь с устройствами ранних выпусков по протоколу ISO1189.

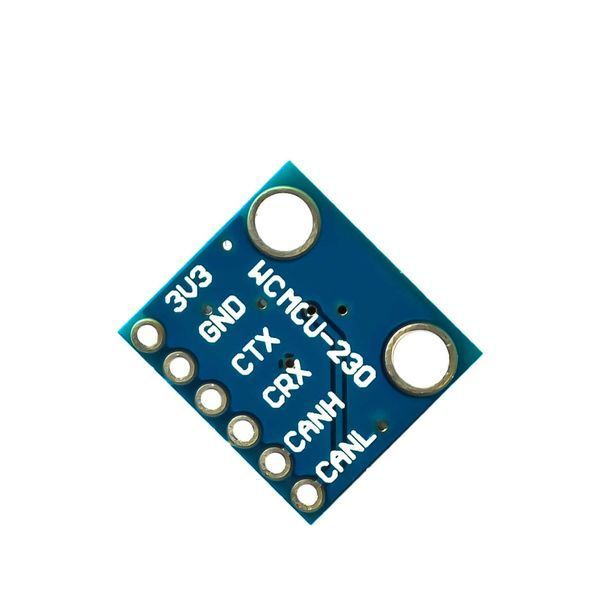

Обозначение контактов:
3V3 – питание;
GND – общий провод;
CTX – обмен данными с устройством (передача);
CTR – обмен данными с устройством (прием);
CANH, CANL – подключение линии.
Основные достоинства данного модуля:
- высокая помехоустойчивость;
- способность поддерживать связь с большим числом узлов сети;
- экономичность;
Данный модуль широко применим как:
- компонент автоэлектроники;
- для автоматизации управления производственными процессами;
- в системах климатического контроля больших помещений;
Цена указана за 1 шт
