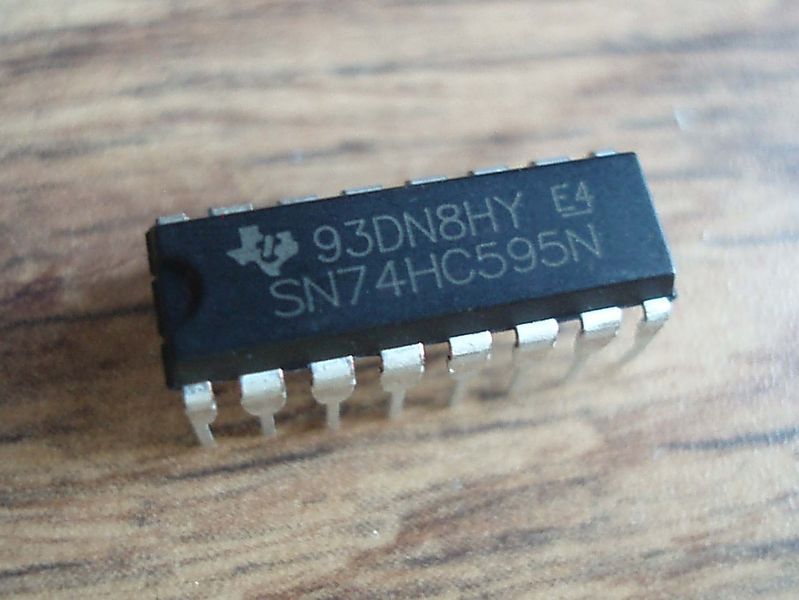

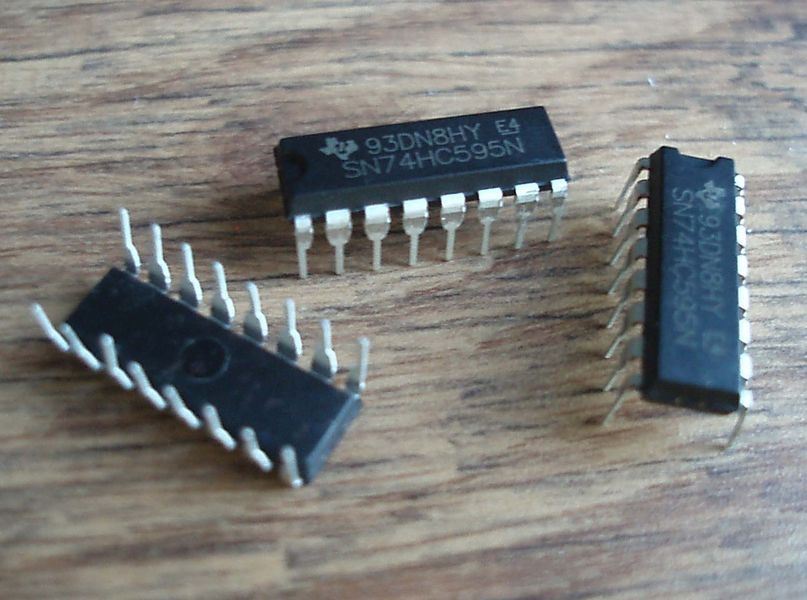

SN74HC595N 74HC595N 74HC595 DIP-16 сдвиговый регистр для ARDUINO
Сдвиговый регистр SN74HC595N – самая распространённая микросхема в системе аппаратных средств Arduino, применяемых для управления простыми автоматически переключающимися системами.
SN74HC595N— один из самых распространённых сдвиговых регистров: синхронный, с регистром данных (latch). Позволяет увеличивать количество выходов микроконтроллера.
Используйте сдвиговый регистр для увеличения количества выходов микроконтроллера. Например, для управления большим количеством светодиодов.
Рабочее напряжение: 2 - 6 Вольт DC
Рабочая температура: от -40°C до +85°C
Корпус: DIP16
Чип преобразовывает входящий последовательный сигнал на 1 пине (Ds) в выходной параллельный на 8 пинах (Qx). Последовательная передача синхронна: для такта используется дополнительный пин (SHcp). Также отдельным пином управляется регистр данных (STcp), что позволяет изменять сигнал на 8 выходах единовременно, когда все данные переданы.
Таким образом из трёх пинов микроконтроллера, такого как Arduino, можно получить 8 цифровых выходов. Из регистров 74HC595 можно делать каскады, подключая один за другим (через пин Q7’), и таким образом из всё тех же 3 входящих линий получать 16, 24, 32 и т.д. цифровых выходов.
Цена указана за 1 шт.
