PT-506 датчик давления 0-1.6 МПа DC24 IP68 16 бар (G1/4, 4-20 мА, 24В) для воды, газа, нефти, насосов

Преобразователь давления PT-506 из нержавеющей стали с защитой IP68 для систем водоснабжения, насосов и гидротехники.
Этот датчик давления (трансмиттер) предназначен для непрерывного измерения избыточного давления воды и других неагрессивных жидкостей в системах автоматизации, насосных станциях, водопроводных сетях, системах пожаротушения и климатическом оборудовании. Благодаря степени защиты IP68 датчик может работать при полном погружении в воду.

Высокая степень защиты IP68: Датчик полностью герметичен и может работать при длительном погружении в воду. Идеален для скважин, колодцев, насосных станций и систем водоснабжения.
Защита от гидроударов (water hammer): Специальная конструкция датчика устойчива к резким скачкам давления, что критически важно для систем с частотными преобразователями и насосами.

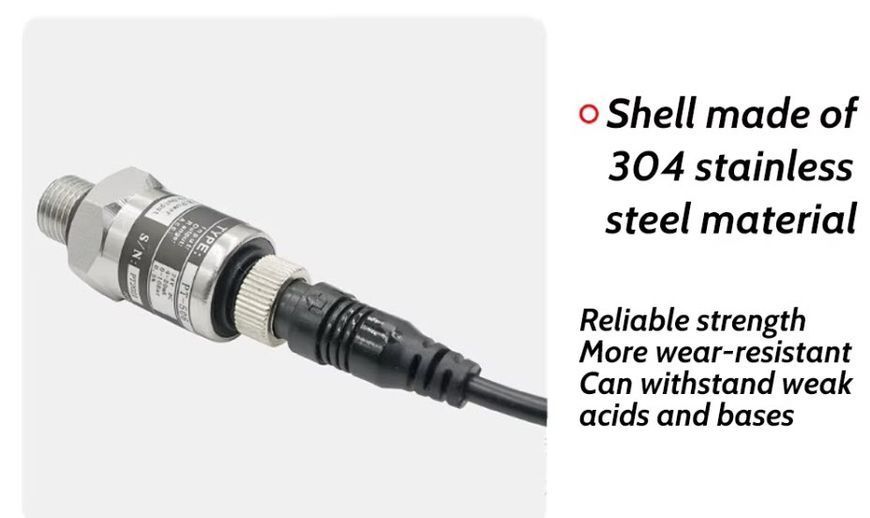

Корпус из нержавеющей стали 304: Устойчив к коррозии, подходит для работы с питьевой и технической водой, не ржавеет со временем.
Высокая точность ±0.5% FS: Обеспечивает стабильные и достоверные показания в широком диапазоне температур.
Широкий диапазон питания 24V (10-33В) DC: Подходит для большинства промышленных контроллеров (ПЛК), панелей управления и систем автоматизации.
Большой запас по перегрузке (200% FS): Датчик выдерживает кратковременные скачки давления до двухкратного превышения верхнего предела без выхода из строя.

Технические характеристики:
Модель: PT-506
Тип измеряемого давления: Избыточное.
Диапазоны измерения: 0-16 бар.
Выходной сигнал: 4-20 мА (двухпроводная схема).
Напряжение питания: 10-33 В DC (номинальное 24 В DC).
Точность (погрешность): ±0.5% FS.
Степень защиты: IP68 (полная герметичность, работа под водой).

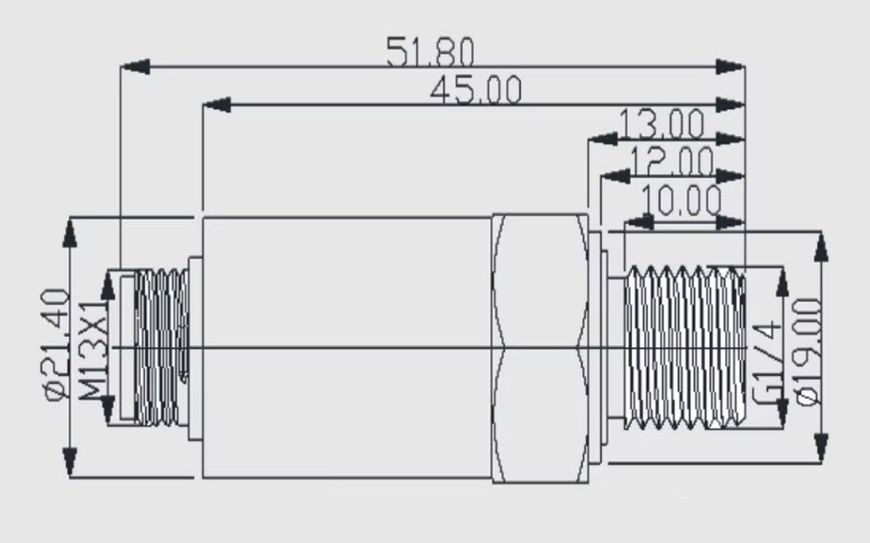

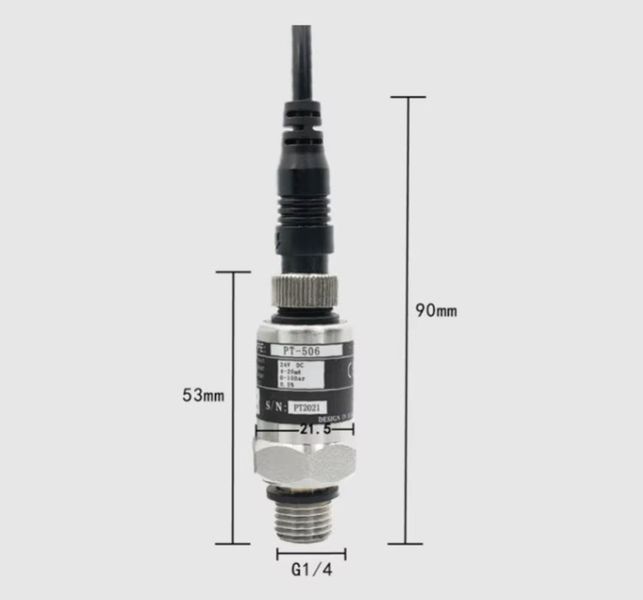

Присоединительная резьба: G1/4" (наружная, DIN тип).
Материал корпуса: Нержавеющая сталь 304.
Диапазон рабочих температур: -40 … +85 °C.
Температурный дрейф: ±0.03% FS/°C.
Перегрузочная способность: 200% FS (кратковременно 2-4 кратно).

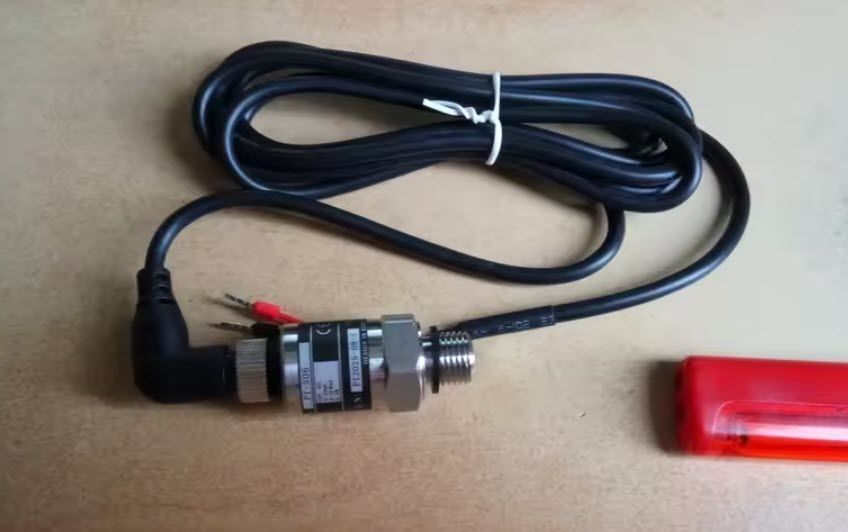

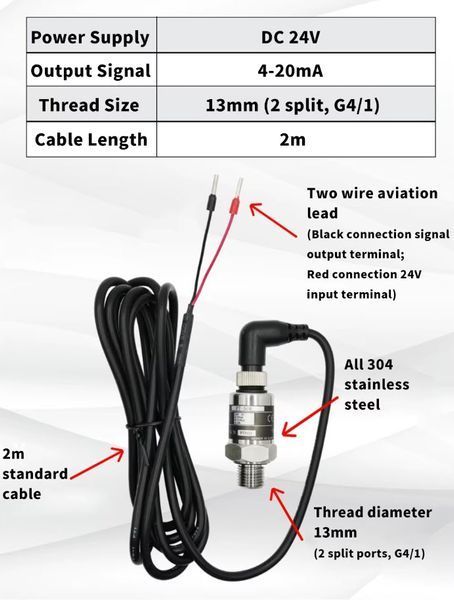

Кабель    ~ 2 метра, соединение: красный (IN+), черный (IN-)
Соответствие стандартам    CE, AEC-Q100 (чип).

Соответствие сигнала 4-20 мА (пример):
Диапазон    4 мА (мин)    20 мА (макс)
0-16 бар    0 бар    16 бар
*Формула пересчета: P = (I - 4) × (P_max / 16), где I — ток в мА, P — давление в барах.*

Области применения:

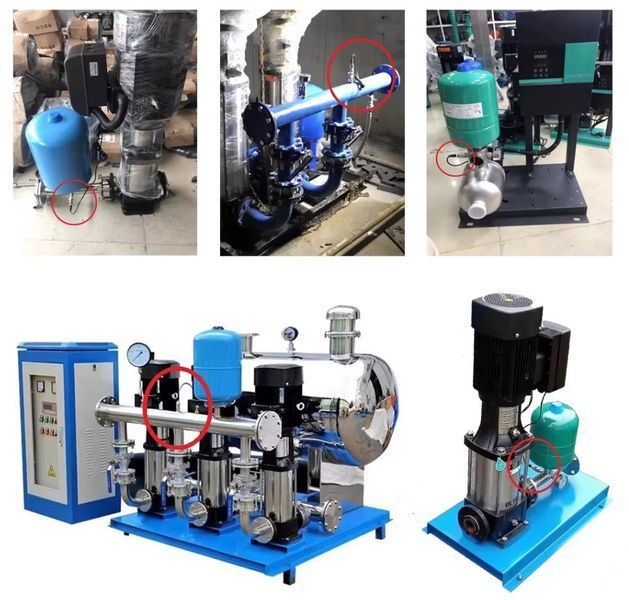

Системы водоснабжения: контроль давления в трубопроводах, насосных станциях, водонапорных башнях.

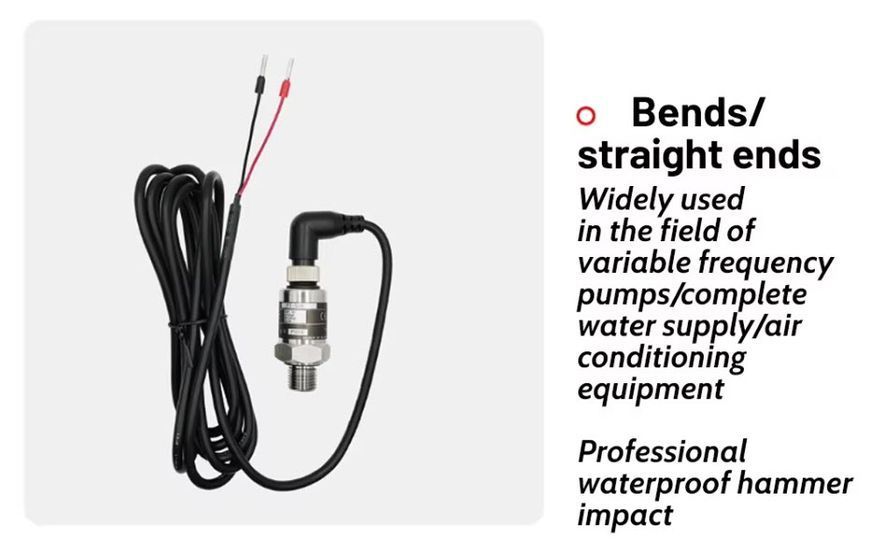

Насосы (с частотным преобразователем): поддержание стабильного давления, защита от "сухого хода".
Скважинные и погружные насосы: IP68 позволяет устанавливать датчик непосредственно в скважине или кессоне.
Системы пожаротушения: контроль давления в пожарных гидрантах и сплинкерных системах.
Климатическое оборудование: чиллеры, фанкойлы, системы охлаждения и отопления.
Промышленная автоматизация: контроль технологических процессов, работа с ПЛК и SCADA-системами.
Оборудование для очистки воды: фильтрационные установки, станции обратного осмоса.

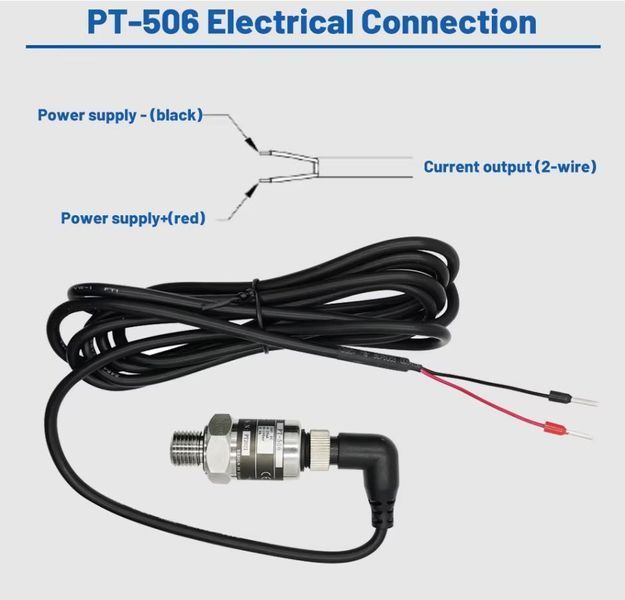

Схема подключения:
Красный    IN+    +24В DC (10-33В)
Черный    IN-    Вход аналогового сигнала контроллера (4-20 мА)
Примечание: датчик имеет двухпроводное подключение — питание и сигнал передаются по одной паре проводов.

Рекомендации по установке:
Монтаж: Устанавливайте датчик так, чтобы мембрана была направлена навстречу потоку жидкости (для более точных показаний).
Герметизация: Для подключения к трубопроводу используйте уплотнительные материалы (лента ФУМ, паста) для резьбового соединения G1/4".
Кабель: Не допускайте механических повреждений кабеля. Для защиты от перегибов используйте кабельные вводы.
Электропитание: Используйте стабилизированный источник питания постоянного тока 24В. Не подключайте датчик к переменному напряжению.
Защита от конденсата: При установке во влажных помещениях обеспечьте защиту мест соединений проводов от попадания влаги.

Преимущества выбора этого датчика:
IP68    Можно устанавливать в колодцах, кессонах, скважинах — не боится воды
304 нержавейка    Не ржавеет, подходит для питьевой воды
Защита от гидроудара    Не выйдет из строя при резком закрытии крана или включении насоса
±0.5% точности    Надежные данные для автоматики
200% перегрузка    Выдерживает аварийные скачки давления

Цена указана за 1 шт.
