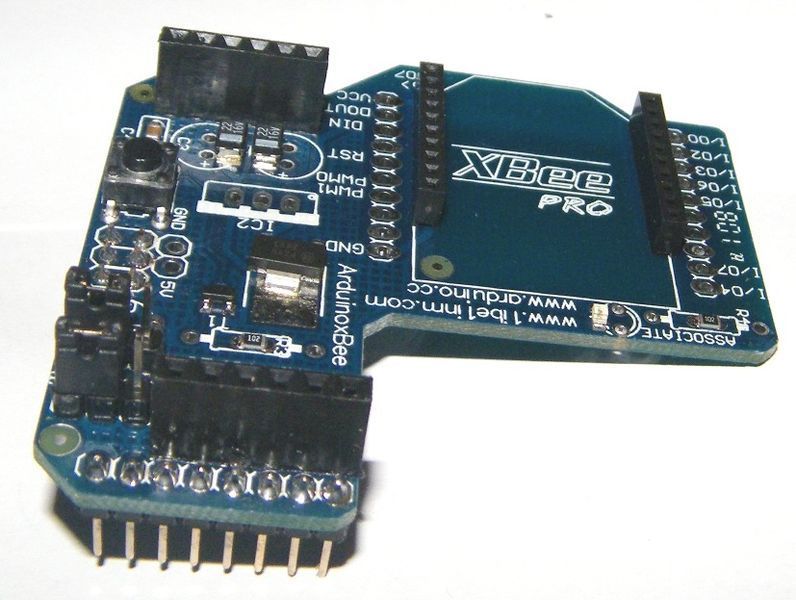

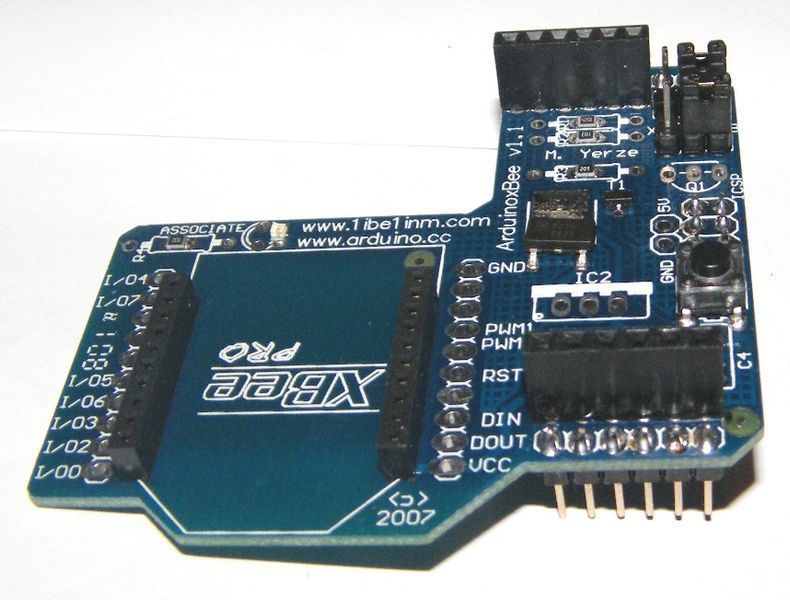

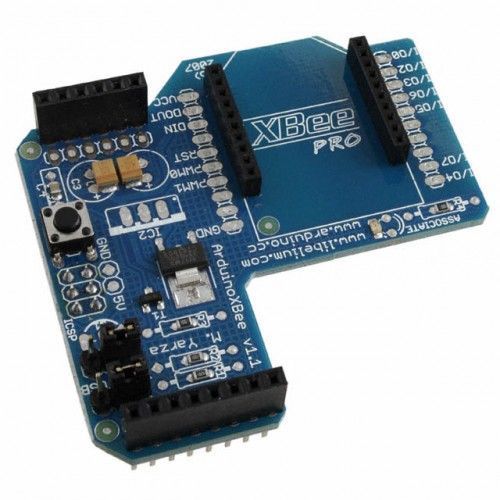

Плата Arduino XBee Shield для подключения радиомодуля XBee
Сам радиомодуль Xbee продается отдельно
Shield XBee RF-придназначен для подключения Xbee модуля к Arduino nano, UNO, MEGA, Duemilanove. Xbee модуль- это беспроводной передатчик на подобии Wi-Fi Bluetooth, но ориентированный на экономию энергии и защищеность канала.
Плата XBee shield позволяет платам Arduino передавать и получать данные по протоколу Zigbee при подключении модуля XBee. Модуль Zigbee компании MaxStream позволяет осуществлять связь на расстоянии 30м в помещениях и 90м в случае прямой видимости. Он может использоваться как замена последовательной линии связи.
Данная плата позволяет развести сигналы от модуля Zigbee на порты платы Arduino.
Также возможно использовать плату для подключения модулей Bluetooth Bee, RFBee, XRF, X232 и подобные.

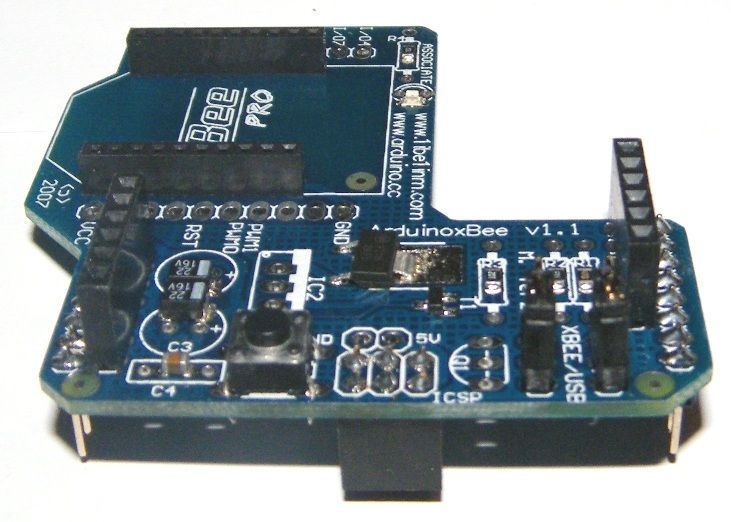

Переключатель XBee/USB в положении «xBee» позволяет подключить вывод DOUT модуля XBee к порту RX микроконтроллера платы Arduino, а вывод DIN - к порту TX. Следует иметь в виду, что порты RX и TX микроконтроллера остаются подключёнными к портам RX и TX микросхемы FTDI - данные, отправленные микроконтроллеру, будут отправлены также и по USB, также как и данные, полученные микроконтроллером от USB, будут передаваться через модуль XBee. Микроконтроллер, однако, будет получать данные только от модуля XBee, не от USB.
В случае, когда переключатель XBee/USB установлен в положение «USB', вывод DOUT модуля xBee к порту RX микросхемы FT232, а вывод DIN - к её порту TX. В этом случае модуль XBee может общаться напрямую с компьютером - однако только в том случае, если микроконтроллеры платы Arduino снят с неё. Если микроконтроллер не снять с платы Arduino, то он может передавать и получать данные с компьютера по USB, но ни микроконтроллер, ни компьютер доступа к модулю XBee не получат.
