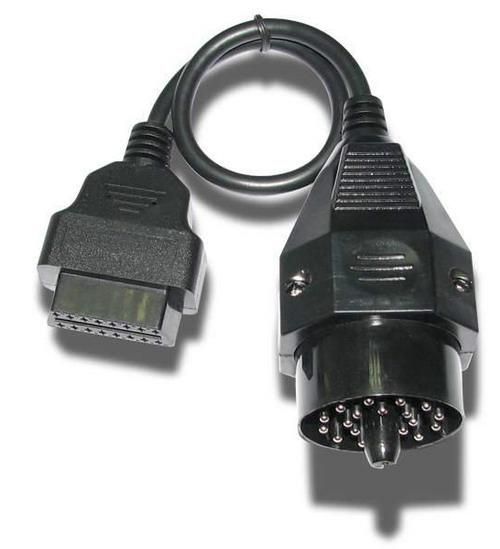

Переходник BMW 16 pin- > 20 pin Inpa BMW E30 E34 E36 E39 Z3 X5
Переходник для BMW. Используется для соединения с авто BMW у которых 20-контактный круглый диагностический разъем. Служит как переходник с ОБД2 16-пин на BMW 20-пин Работает с устройствами у которых на выходе ОБД2 вилка, адаптер.
Диагностический разъем BMW 20-PIN расположен под капотом старых инжекторных автомобилей BMW. Для диагностики OBDII адаптерами ELM327 USB, USB-KKL, BMW Scanner, Carsoft 6.5 и INPА D-CAN используется переходник OBDII – BMW 20-PIN.
Этот коннектор передает данные по K линии.

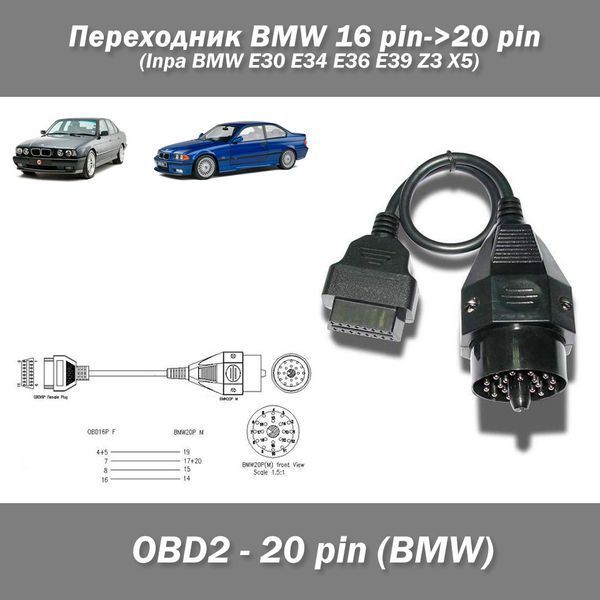

OBDII Female--------BMW(20Pin)
4,5------------------19(Ground)
7-----------------17,20(K Line)
15----------------15(L Line)
16-----------------14(Power)
Еслм на адаптере нет 1- 16 Зажигание +12В ― просто подайте вручную на контакт +12В
1 +12V Ignition(in run or start)
4 CGND Chassis ground
5 SGND Signal ground
7 ISO 9141-2 K-LINE engine (ISO-9141 and ISO-14230), automatic transmission diagnostic (in some models)
8 ISO 9141-2 K-LINE IKE/KOMBI, ABS, ABS/ASR, ABS/ABD, ESP, DSC, Airbag and other electronic equipment
9 TD/RPM Engine rotation speed
16 +12v Battery power
