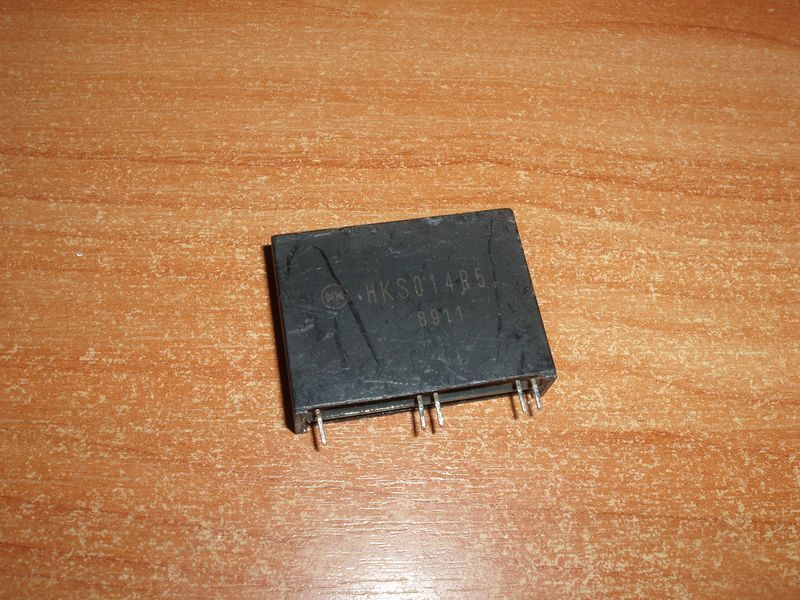

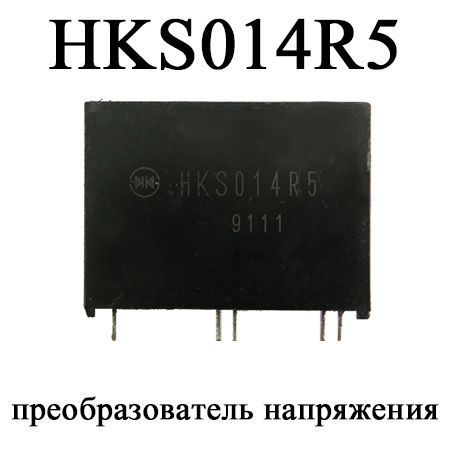

HKS014R5 преобразователь напряжения модуль DC-DC step-down +12 +5
!! Товар уценет по причине наличия визуальных косметических дефктов (царапины) !!
Сдвоенный понижающий преобразователь 5-12 V.
Размеры: 40*29*10 мм

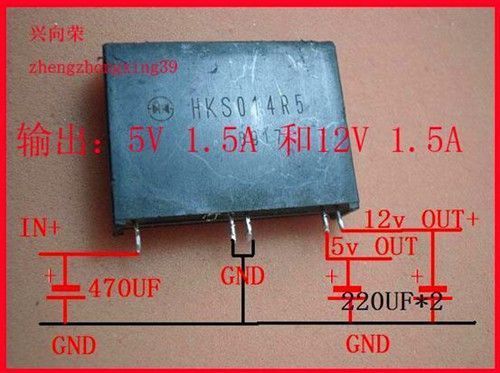

При подключении преобразователя необходимо обязательное подключение конденсаторов (входной и выходной фильтр).
Вход: 18-42 В;
Выход: OUT1 (12 В/1.5A), OUT2 (5 В/1.5A);
Вариант подключения №1
1- (VCC) вход
2, 3-(GUD) общий минус
4- Выход 5V
5- Выход 12V
- Входное напряжение 18V-42V.
- Выходное напряжение 5V и 12V (не настраиваемое).
- Выходной ток - 1,5А на каждом канале
Вариант подключения №2
1- Не подключается
2, 3-(GUD) общий минус
4- Выход 5V
5- Вход 8V-12V
- Входное напряжение 8V-12V Не превышать порог 12V ! .
- Выходное напряжение 5V (не настраиваемое).
- Выходной ток - 1,5А на каждом канале
Размер: 40х30х10 мм
- Приличных ёмкостей на входе и выходе нет, поэтому лучше поставить.

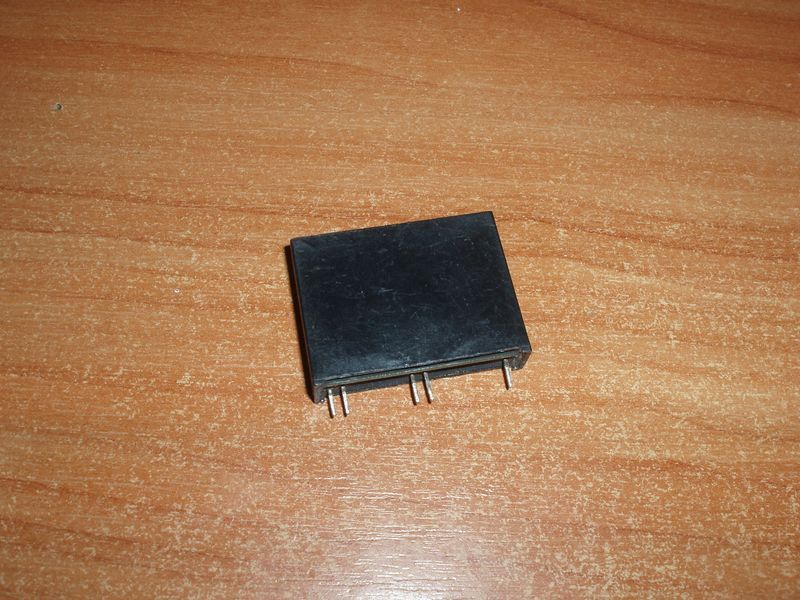

- Модули не новые, ДЕМОНТАЖ, имеют царапинки на корпусе
- Нумерация выводов на картинке ниже
#5096
