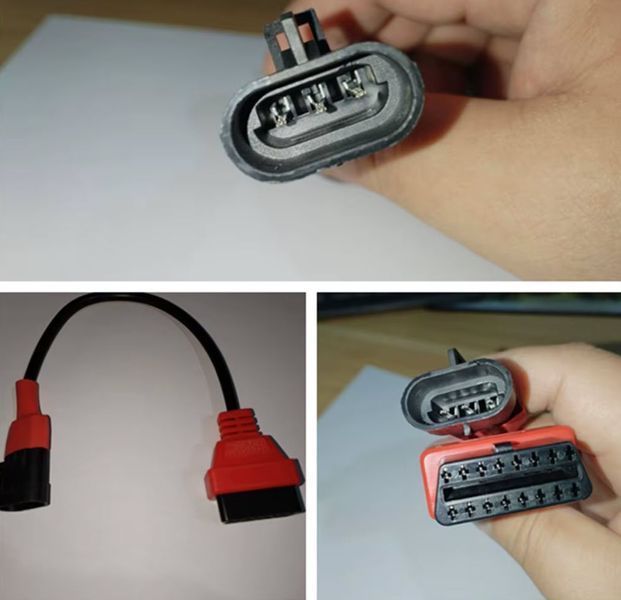

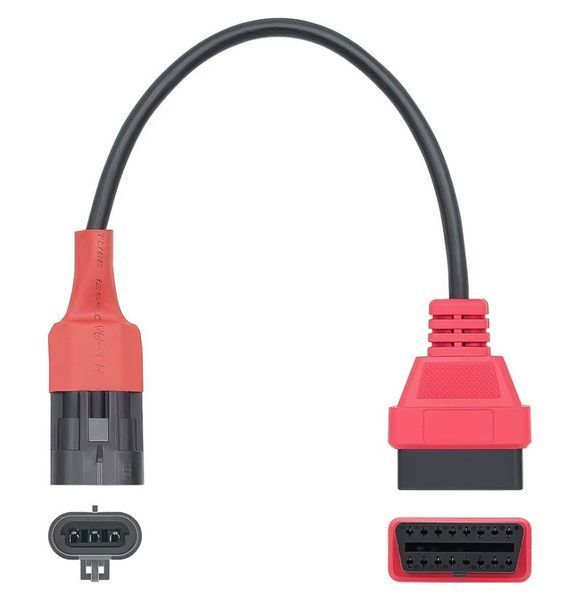

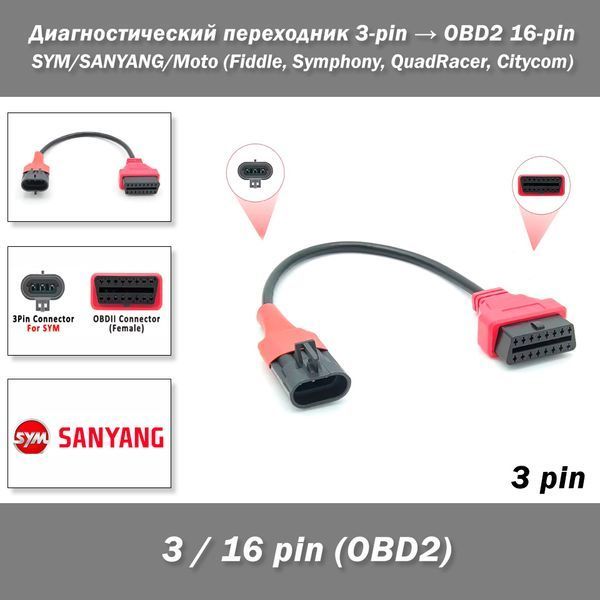

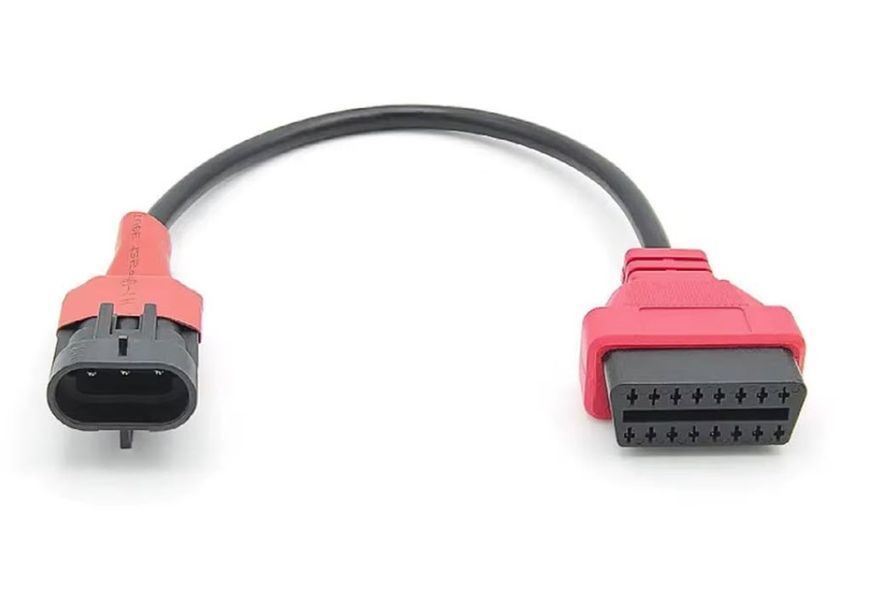

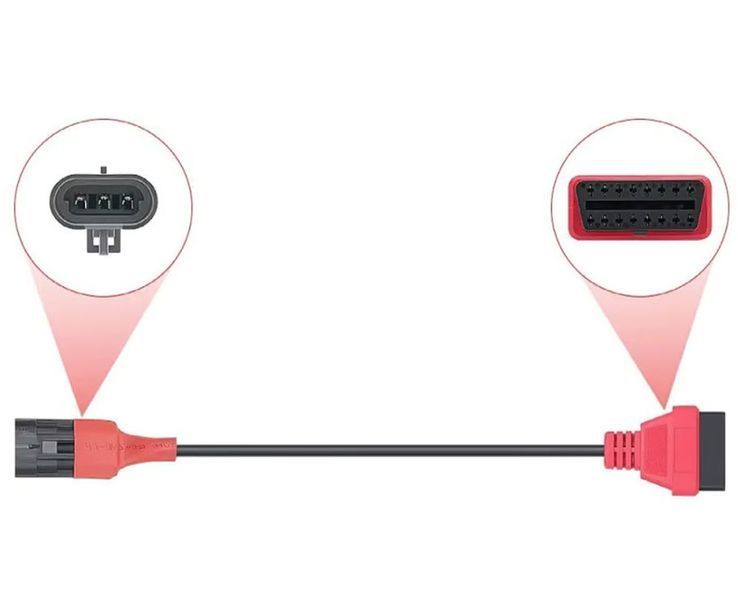

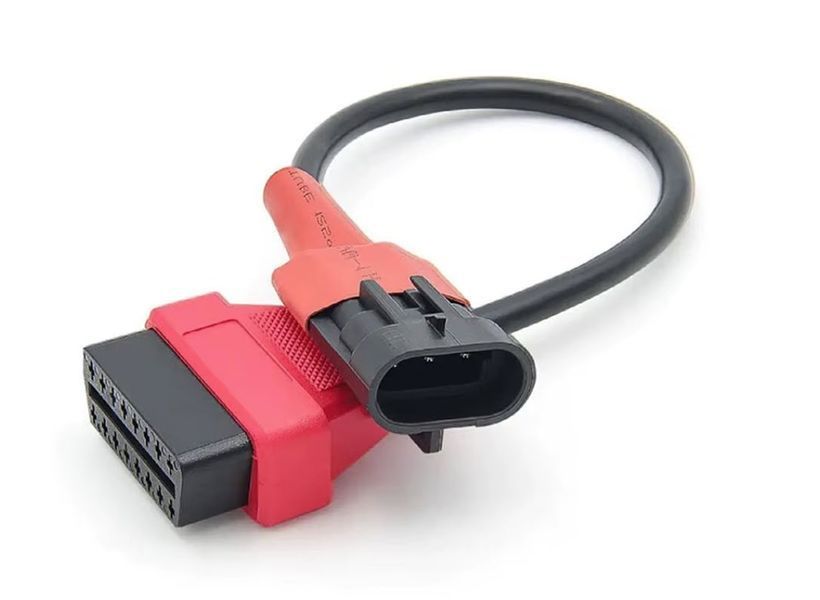

Диагностический переходник SYM/SANYANG/Moto 3-pin → OBD2 16-pin (3p To 16p Wire Adapter Motorcycle OBD Diagnostic Extension Cable Connector)

Адаптер для подключения OBD2 сканера к мотоциклам и скутерам SYM с системой впрыска топлива.

Этот переходник предназначен для самостоятельной диагностики, считывания ошибок и мониторинга параметров двигателя. Преобразует фирменный 3-контактный разъем SYM в стандартный 16-контактный OBD2, совместимый с большинством автомобильных сканеров и ELM327 адаптеров.

Область применения:
Считывание и сброс кодов неисправностей (Check Engine, ABS, иммобилайзер).
Просмотр данных в реальном времени: температура ОЖ, обороты, угол открытия дросселя, напряжение бортовой сети, лямбда-зонд и др.
Тестирование датчиков и исполнительных механизмов (при поддержке сканера).
Подготовка к техосмотру и плановое обслуживание.

Ключевые особенности:
Точная совместимость: Работает с мотоциклами и скутерами SYM (Sanyang Motor) , оснащенными системой впрыска топлива (EFI) и 3-контактным диагностическим разъемом.
Стандартный OBD2 (16-pin): Подключается к любым OBD2 сканерам (Launch, Autel, Foxwell), ELM327 Bluetooth/Wi-Fi адаптерам, USB-кабелям для ПК.
Стабильная передача данных: Кабель с медными проводниками и надежной изоляцией обеспечивает устойчивую связь между ECU мотоцикла и диагностическим прибором.
Plug-and-Play: Не требует дополнительной настройки, установки драйверов или внешнего питания — питание поступает через разъем мотоцикла.

Технические характеристики:
Тип    Диагностический: переходник.
Вход/мотоцикл: 3-pin (фирменный разъем SYM).
Выход/сканер: OBD2 16-pin (SAE J1962).
Поддерживаемые марки: SYM (Sanyang Motor).
Требование к системе: EFI (впрыск топлива).
Поддерживаемые протоколы: KWP2000 / ISO 9141-2 (зависит от модели).
Длина кабеля: ≈ 30–50 см.
Материал проводов: Медь.
Изоляция: ПВХ (устойчивость к перепадам температур).

Совместимые модели SYM (примеры):
Макси-скутеры: Maxsym 400 / 600 / TL, Cruisym 300
Средние скутеры: Jet 4 / 14 / 14 200, Symphony SR / ST, HD 125 / 200
Компактные скутеры: Mio, Fiddle, Attila, Joyride
Мотоциклы: GTS, NHT, Citycom
Квадроциклы: QuadRacer, QuadLand

*Важно: переходник не подходит для карбюраторных версий SYM и моделей с 4-контактным или 6-контактным диагностическим разъемом.*

Совместимые диагностические приборы:
OBD2 сканеры с экраном (Launch, Autel, Foxwell, ThinkDiag, Konnwei)
Bluetooth / Wi-Fi адаптеры ELM327 (рекомендуется версия 1.5 или выше)
USB-адаптеры для ПК (VAG KKL, ELM327 USB)
Профессиональное оборудование (например, для дилерских станций)

Рекомендуемые приложения для смартфонов:
Torque Pro (Android) — настройка дашбордов, логирование, чтение ошибок.
Car Scanner ELM OBD2 (Android / iOS) — удобная поддержка мотоциклов, готовые профили.
OBD Auto Doctor (Android / iOS) — простое и понятное приложение для базовой диагностики.

Как использовать:
Найдите диагностический разъем на мотоцикле (обычно под седлом, в бардачке, возле блока предохранителей или под передней панелью).
Подключите 3-контактную вилку адаптера к разъему мотоцикла.
Подключите OBD2 сканер или ELM327 адаптер к 16-контактной части переходника.
Включите зажигание (двигатель может быть выключен для чтения ошибок, но для некоторых параметров требуется запуск).
Запустите диагностику через сканер или приложение на смартфоне.

Рекомендации:
Если мотоцикл не определяется сканером, проверьте контакты разъема — окисление может мешать связи.
Для стабильной работы с ELM327 используйте адаптеры на чипе PIC18F25K80 или STM32F042 (версии на CH430 часто имеют проблемы с некоторыми протоколами).
При подключении через Bluetooth на Android убедитесь, что в настройках приложения выбран правильный протокол (обычно ISO 9141-2 или KWP2000).

Цена указана за 1 шт.
