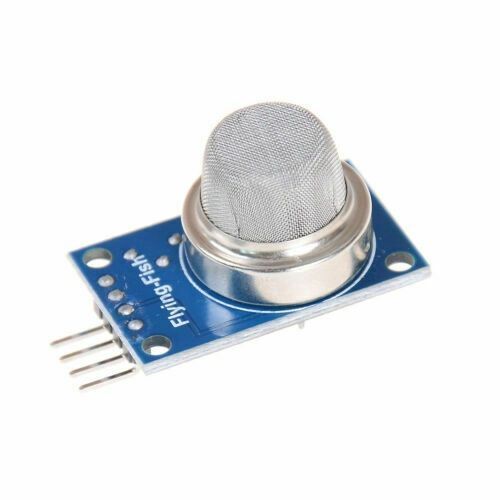

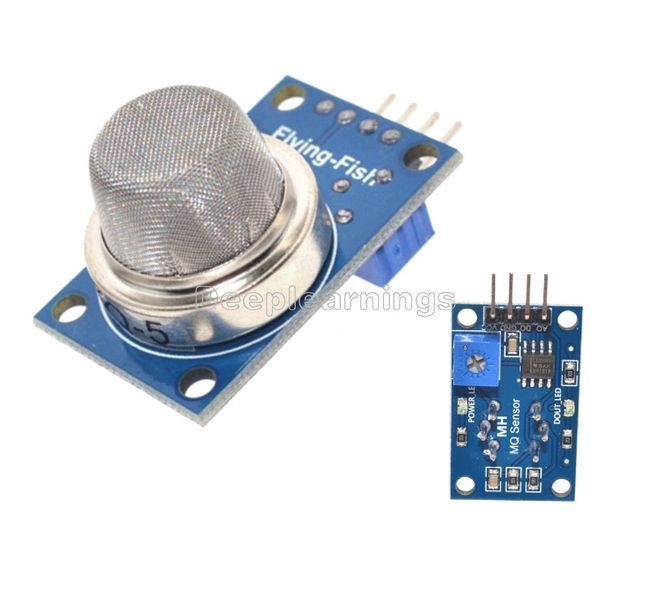

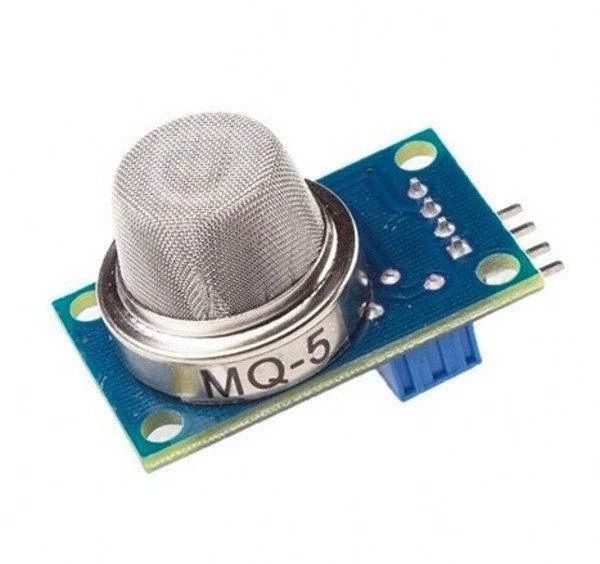

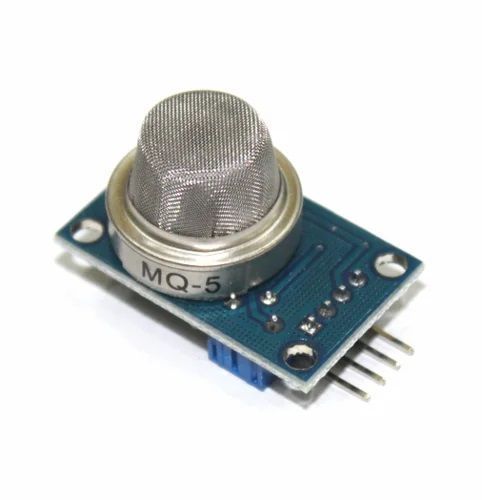

Датчик газа MQ5 для обнаружения сжиженного, природного и угольного газа для Arduino
Датчик газа MQ-5 — способен определять концентрацию горючих газов в воздухе. Уровень напряжения на аналоговом выходе «AO» (Analog Out) прямо пропорционален концентрации горючих газов.
Логический уровень на цифровом выходе «DO» (Digital Out) сигнализирует о превышении порога концентрации горючих газов в воздухе.
Порог срабатывания для цифрового выхода «DO» регулируется потенциометром на обратной стороне платы.
Модуль построен на базе полупроводникового газоанализатора MQ-5. Этот датчик отличается повышенной чувствительностью и быстрой реакцией на увеличение концентрации горючих газов. Нагревательный элемент датчика нагревает газочувствительную полупроводниковую плёнку, которая в нагретом состоянии, вступает в химические реакции с детектируемыми газами и способна менять своё электрическое сопротивление пропорционально концентрации этих газов в окружающем воздухе.
Входное напряжение питания: 5 В;
Потребляемый ток: до 150 мА;
Диапазон измерений:
Пропан: 200–10000 ppm;
Изобутан: 200–10000 ppm;
Природный газ: 200–10000 ppm;
Рабочая температура: 0 ... +50 °C;
Подключение
Аналоговый выход модуля «AO» (Analog Out) - подключается к любому аналоговому входу Arduino и предназначен для снятия аналоговых показаний модуля.
Цифровой выход модуля «DO» (Digital Out) - подключается к любому входу Arduino и предназначен для регистрации порога срабатывания (порог срабатывания настраивается потенциометром под требуемую концентрацию газов в воздухе).
Питание
Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.
Входное напряжение питания 5 В постоянного тока, подаётся на выводы Vcc и GND модуля.
