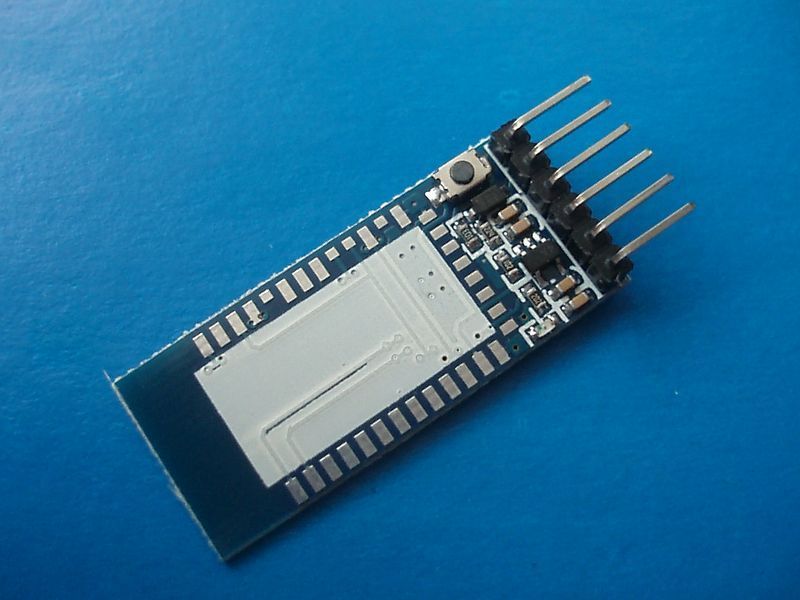

Bluetooth Serial Transceiver Module Base Board For HC-06 HC-07 HC-05 or Arduino MEGA 2560 серийный модуль приемопередатчик плата базовая
Bluetooth базовая плата для HC-06 HC-07 HC-05 Arduino
На плате Bluetooth базовой платы для HC-06 HC-07 HC-05 Arduino расположен чип, который обеспечивает аппаратную поддержку стека Bluetooth 2.0+EDR (Enhaced Data Rate), а также флэш-память, хранящая прошивку и настройки.
С оригинальной прошивкой Bluetooth базовая плата для HC-06 HC-07 HC-05 Arduino умеет работать в двух режимах: простого «радиоудлинителя UART» и управления AT-командами.
В первом случае работа происходит следующим образом — включаете модуль, подключаетесь к нему с компьютера или с другого устройства, умеющего делать COM-порт по Bluetooth, и отправляете в этот порт данные. Во втором режиме можно управлять модулем посредством AT-команд (АТ-команды позволяют задействовать такие функции модуля, как опрос «соседних» Bluetooth-устройств, установку другой скорости UART и прочие).
Назначение основных выводов Bluetooth базовой платы для HC-06 HC-07 HC-05 Arduino:
-RESET — линия сброса (активируется логическим нулём)
-3.3 V, GND — питание, земля
-CSB, MOSI, MISO, CLK — линии SPI, используются для прошивки чипа
-PIO0 — разрешение/запрет RX
-PIO1 — разрешение/запрет TX
-PIO2-PIO7, PIO10 — линии I/O общего назначения
-PIO8 — для светодиода, показывающего состояние модуля: светодиод мигает с разной скоростью в зависимости от того, чем занят модуль — опросом Bluetooth-устройств, ожиданием или чем-либо другим
-PIO9 — для светодиода, показывающего статус соединения: горит, если установлено соединение с другим Bluetooth-устройством
-PIO11 — для управления режимом работы: по умолчанию режим простого удлинителя UART, а если подать на него логическую 1 — режим AT-команд.
Модуль Bluetooth базовая плата для HC-06 HC-07 HC-05 Arduino питается от 3.3 В, но его линии I/O могут работать и с 5-вольтовой логикой, что позволяет без проблем подключать его UART к Arduino.
Размер: 37.3мм * 15.5мм
Входное напряжение: DC 3.6В - 6В

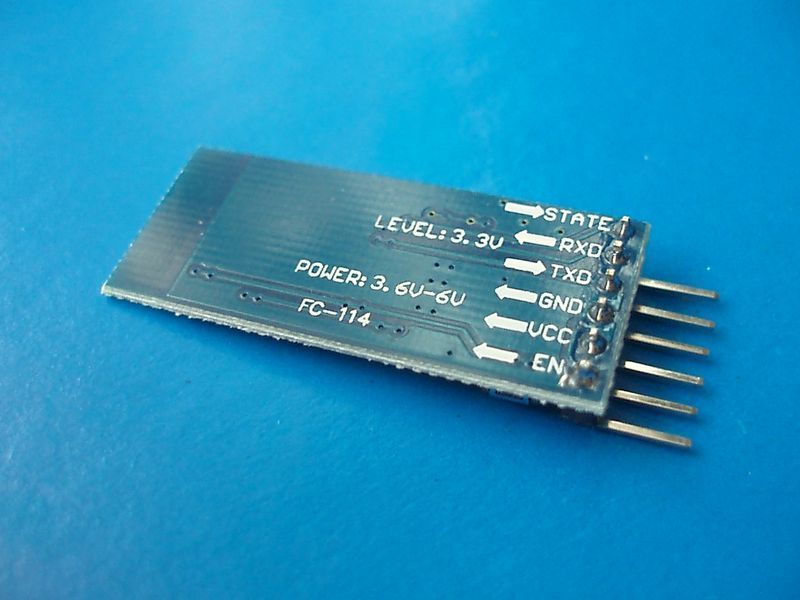

Контакты на плате: VCC/GND/TXD/RXD/STATE/EN
Примечание: Это просто база доска, модуль не входит.
