Arduino RX480-E +спиральная антена (RX480Е4 4WCZDTX) 433 MГц 4 канал. Супергетеродин Модуль программируемый обучаемый RF приемник 4-х канальный Wireless 4 Channel RF Receiver 1527 Learning Code Decoder Module For Remote Control
!!! Питание модуля 3,3-5в, если подадите питание +12в - приемник выйдет из строя !!!

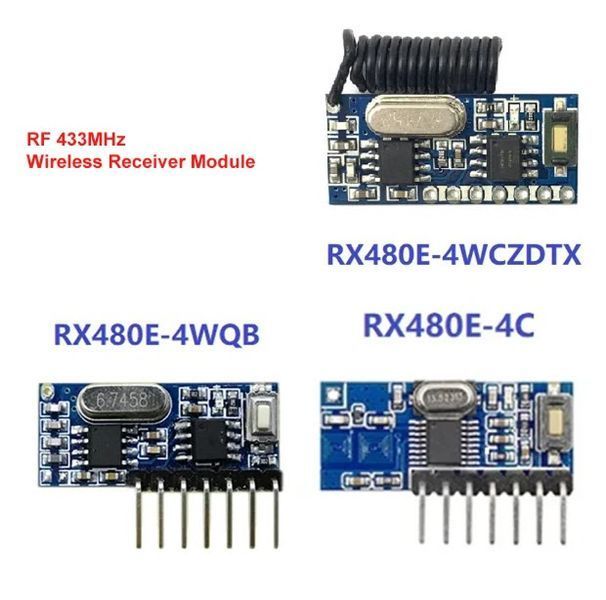

Приемник RX480-Е4 с спиральной антеной.
Модификация: 4WCZDTX
Программируемый.Обучаемый.
Дальность действия: 20...100 м (зависит от условий эксплуатации и помехонасыщенности эфира).
Чувствительность приемника до -108dBm;
Рабочая частота: 433 МГц;
Диапазон входного напряжения питания: 3-3.5В;
Низкое энергопотребление: 3.3 В @ 433.92 МГц, 5.0mA;
Кодировка: EV1527
Рабочая температура: 25~75°C.
Размеры: 28×12 мм.

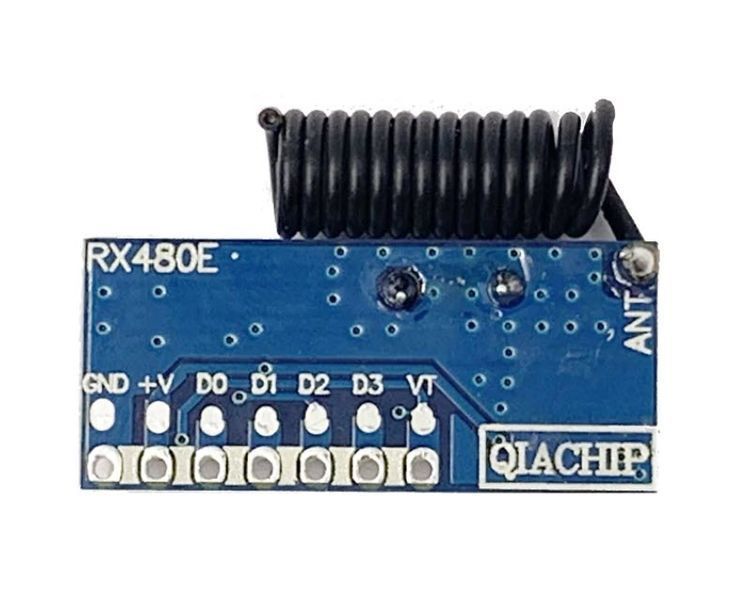

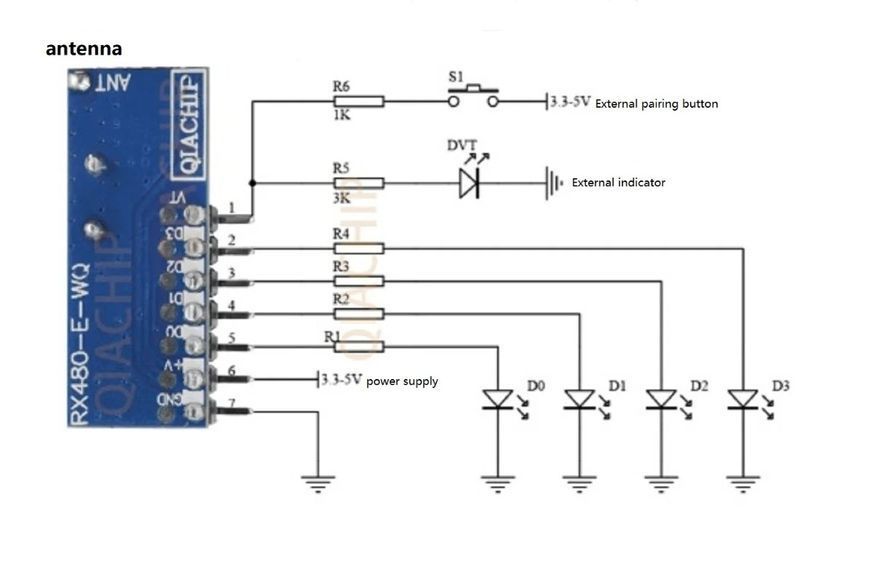

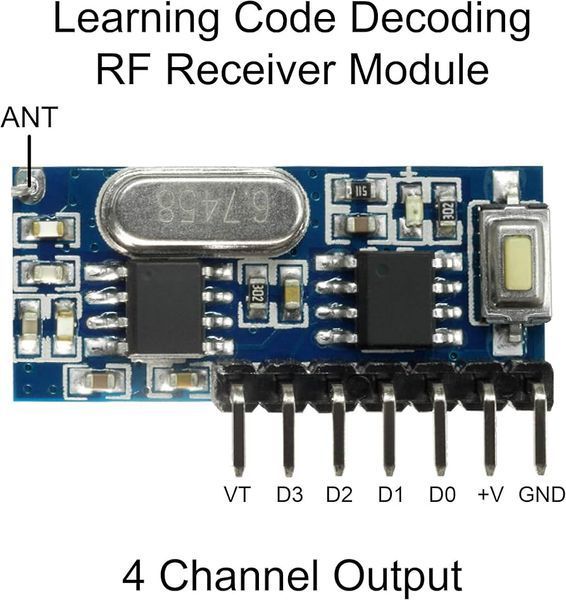

Распиновка:
GND: ground or negative pole
+V: DC3.3~5V input
D0: Data output
D1: Data output
D2: Data output
D3: Data output
VT: Output
Процедура программирования приемника RX480:
Программирование

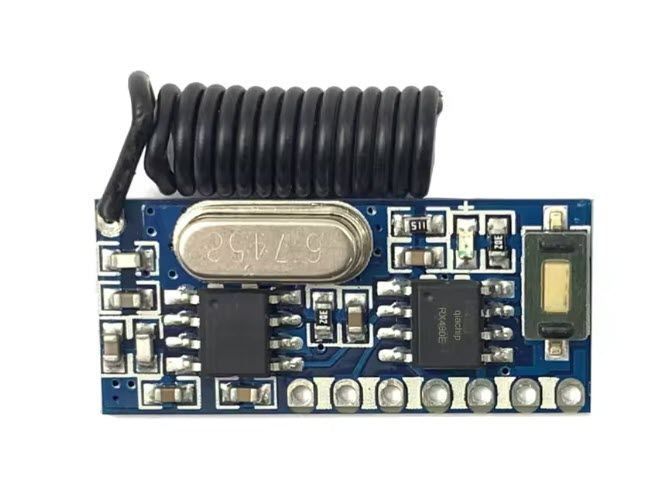

На плате приемника есть кнопка и светодиод.
Приготовьте передатчик, расположите его недалеко от приемника.
Подключите питание к приемнику 3-5В.

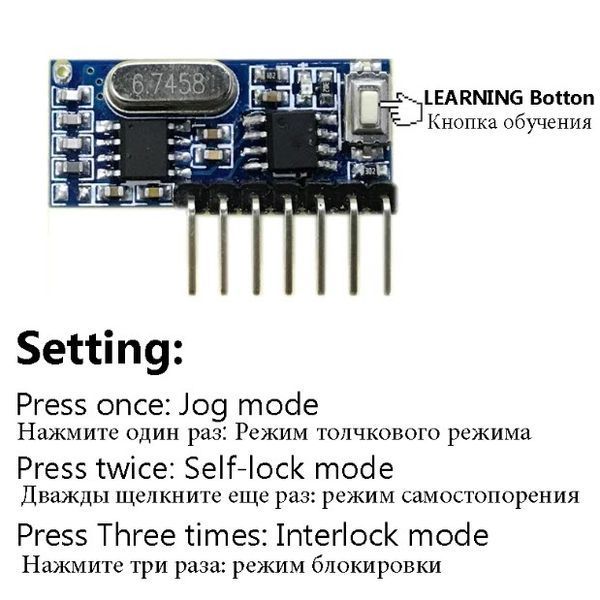

Нажмите кнопку на плате приемника восемь раз подряд. В ответ светодиод на плате должен мигнуть семь раз.
Выберите будущий режим работы приемника, а затем выполните «привязку» передатчика:
1. Если нужен моностабильный режим (jog) - нажмите кнопку один раз.
2. Если нужен двухстабильный режим (self-lock) - нажмите кнопку два раза.
3. Если нужен переключательный режим (interlock) - нажмите кнопку три раза.
После этого загорится светодиод.
Теперь нажмите любую кнопку передатчика. Приемник примет сигнал, посланный передатчиком и запомнит его
идентификационный код. Теперь он будет реагировать только на этот передатчик.
К одному приемнику можно «привязать» несколько передатчиков, причем даже задать для каждого из передатчиков разные режимы работы приемника.
Для «привязки» еще одного передатчика нужно нажать кнопку на плате приемника один, два или три раза, в зависимости от того, какой режим работы должен быть с этим конкретным передатчиком.
После зажигания светодиода нажимаем любую кнопку этого передатчика. Приемник примет сигнал, посланный передатчиком и запомнит его идентификационный код. Теперь приемник будет реагировать еще и на этот передатчик.
Чтобы стереть все передатчики из памяти приемника, нужно кнопку на приемнике нажать подряд восемь раз.
Цена указана за 1 шт.
