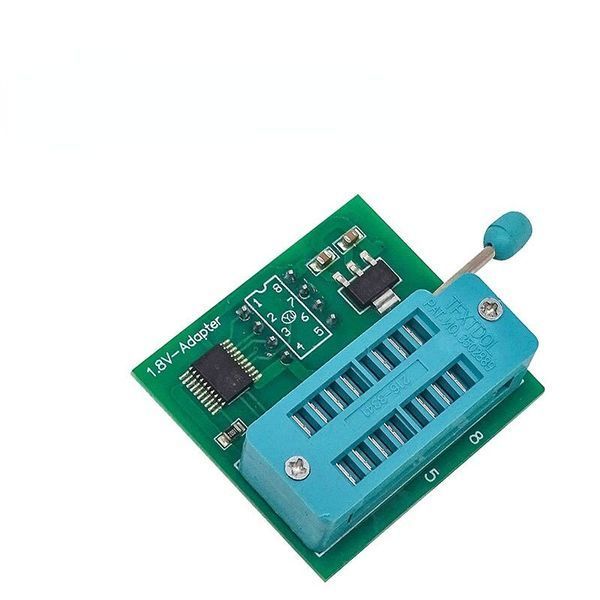

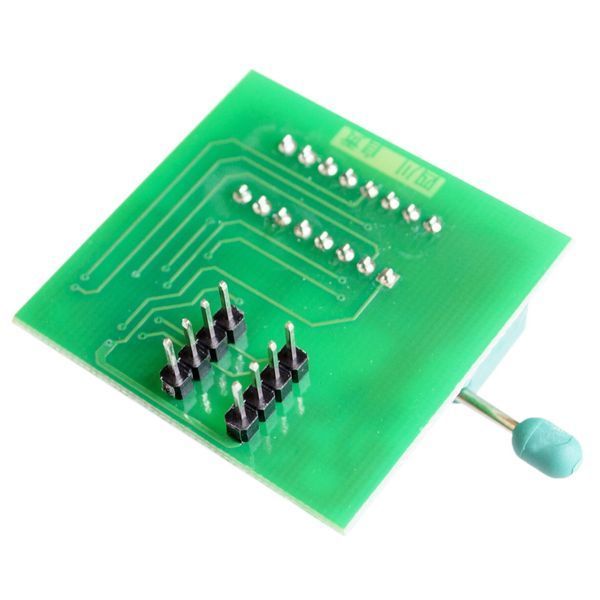

Адаптер преобразователь колодка для программатора схем 1.8V SPI под SOP8 DIP8 W25 MX25 Winbond, Huabang, Wang Hong Flash

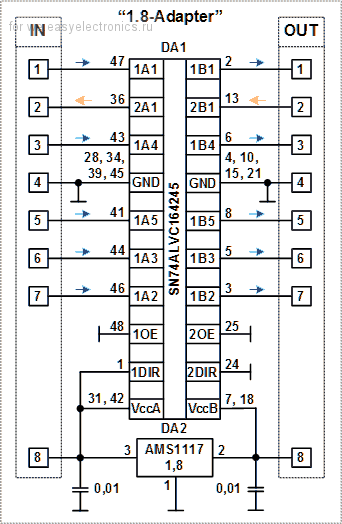

Преобразователь логических уровней выполнен на трансмиттере SN74ALVC164245.
Имеет два независимых 8-разрядных канала, в каждом есть вход управления направлением передачи DIR и вход перевода входов/выходов в высокоимпендансное Z состояние OE.
В каждом канале имеются два порта A и B для входов/выходов (с раздельным напряжением питания), порт А предназначен для работы с логическими уровнями 2,5..3,3V, порт В работает с уровнями 5..3,3V.
При питании обоих портов от 3,3V трансмиттер обеспечивает задержку передачи со входа на выход не более 5,8ns (в обе стороны), частоту передачи до 10MHz, токи выходных каскадов не менее 24ma.
Адаптер-преобразователь предназначен для подключения SPI FLASH памяти с напряжением питания 1,8 вольт(например Winbond W25Q64, MXIC MX25U1635, MX25U6435 и так далее. эти чипы часто используется в телефонах iPhone и на материнских платах компьютеров.) к стандартным программаторам.
Адаптер можно использовать на многих универсальных программаторах, таких как: MiniproTL866CS, TL866A, EZP2010, EZP2013, Skypro, CH341, Willem и других.
Адаптер не работает с программатором TNM2000!
Применяемость:
Winbond
w25q10ew,w25q20ew,w25q20bw,w25q40ew,w25q40bw,w25q80ew,w25q80bw,w25q16dw,w25q16fw,w25q32dw,w25q32fw,w25q64dw,w25q64fw,w25f128fw
Wang Hong
mx25u5121e,mx25r512f,mx25u1001e,mx25r1035f,mx25u2033e,mx25r2035f,mx25u4035,
mx25u4033e,mx25u4032e,mx25r4035f,mx25u8035,mx25u8035e,mx25u8033e,mx25u8032e,
mx25r8035f,mx25u1635e,mx25v1635f,mx25u1635f,mx25r1635f,mx25u3235e,mx25u3235f,
mx25r3235f,mx25u6473f,mx25u6435f,mx25r6435f,mx25u12873f,mx25u12835f,
mx25u25635f,mx25u51245g,mx25um51245g,mx66u51235f
Цена указана за 1 шт.
