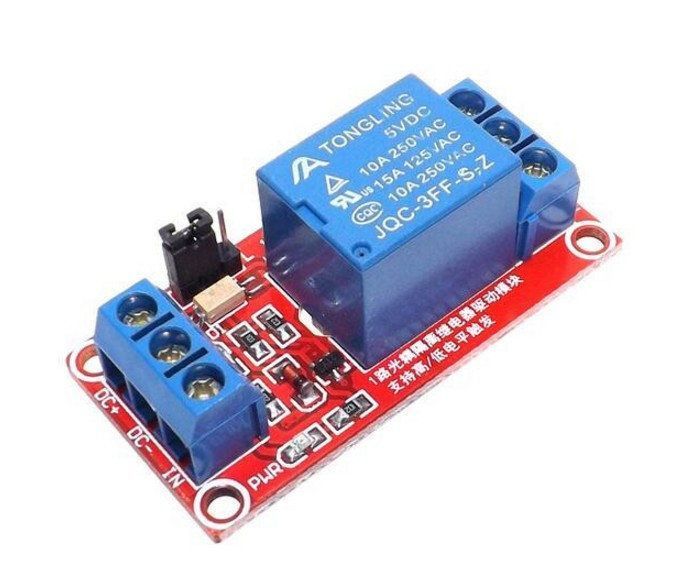

Реле 5V Relay ARM AVR Arduino Module 1 порт модуль із тригером на оптопарі
Модуль реле призначений для керування (сигналом 5 В) силовим навантаженням до 10 А.
Робота з ПК, зовнішніми датчиками або програмованими контролерами (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430 та ін.).
Схема під'єднання:
- вхід DC+: Vcc живлення 5 В;
- вхід DC-: GND (ноль або земля);
- вхід IN: керівний сигнал 5 В від контролера:
- вихід NO: нормально розімкнутий контакт реле;
- вихід NC: нормально замкнений контакт реле;
- COM: загальний (земля);
LED-індикація роботи молуля.
Джампер (перемичка) високий/низький рівень керівного сигналу.
Максимальне навантаження:
- DC (потіяний струм): до 10 А, до 30 В;
- AC (змінний струм): до 10 А, до 250 В;
Pабочий струм реле: 15 - 20 мА;
