Опис

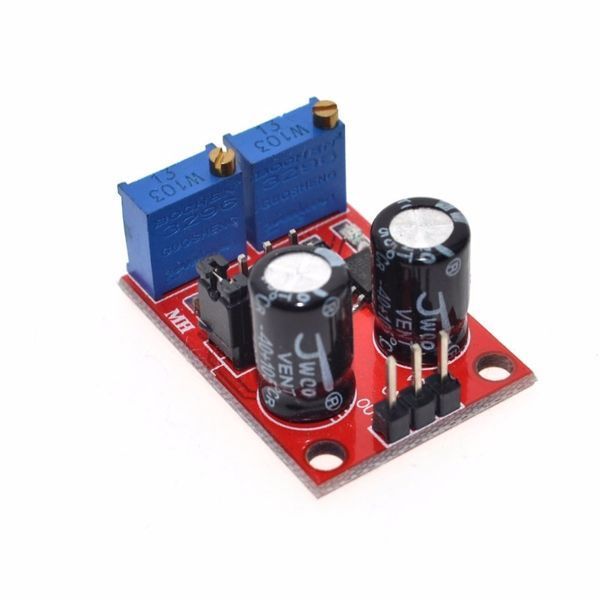

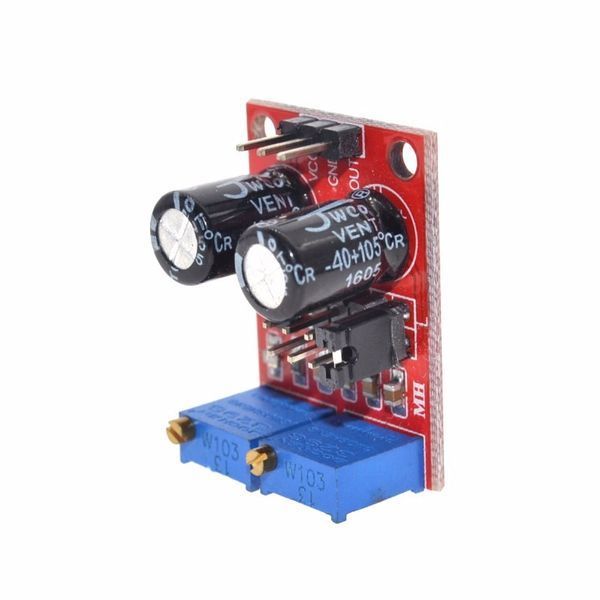

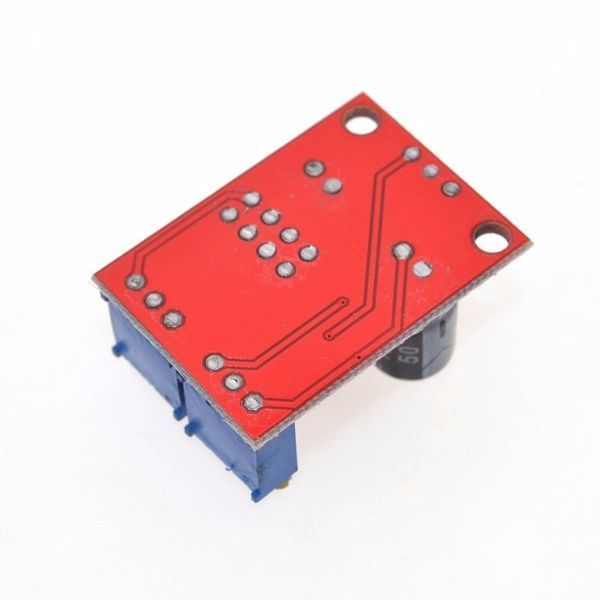

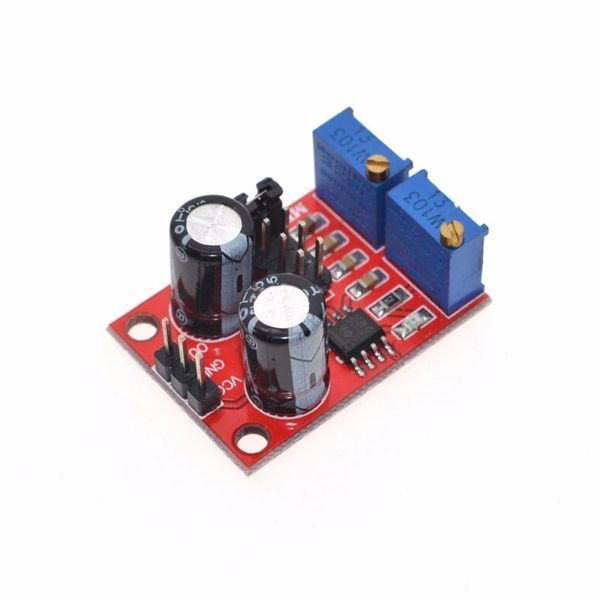

Генератор прямокутних імпульсів сигналів NE555 таймер потенціометр регулювання частоти


https://www.youtube.com/watch?v=SWHOu5uaFKc
https://www.youtube.com/watch?v=WYo5MH0nEvE

Найпростіший і найдешевший варіант того, як можна зробити систему керування стендом для чищення форсунок — на базі генератора імпульсів.

Модуль NE555 — Це генератор імпульсів з можливістю регулювання частоти та скваності. Дуже часто використовується в радіоаматорських проєктах. Модуль генерує на виході прямокутні імпульси, що визначають розташування перемички та положення потенціометрів, у межах від 1 Гц до 200 кГц

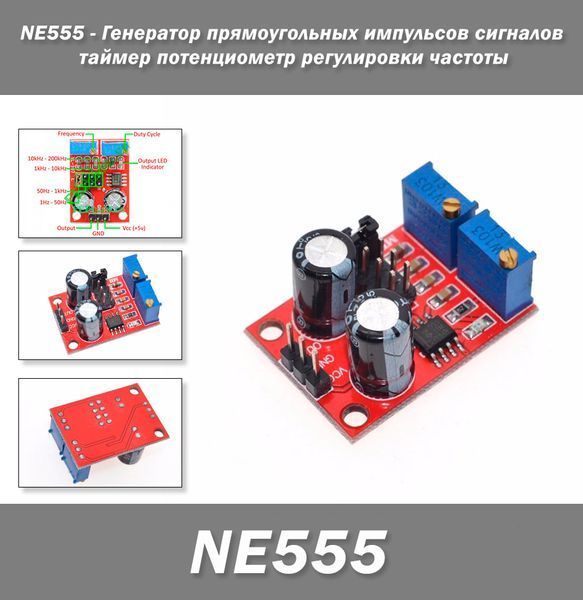

Призначення виведень роз'єму генератор імпульсів NE555:
VCC — Живлення
GND — Загальний
OUT — Вихід

Частота задається за допомогою перемички:
1 - 1 Гц.. 50 Гц
2 - 50 Гц.. 1 кГц
3 - 1 кГц. 10 кГц
4 - 10 кГц. 200 кГц

Характеристики генератора NE555:

- Напруга живлення 5-15 В
- Мінімальна частота 1 Гц
- Максимальна частота 200 кГц
- LED-індикація вихідного сигналу
- Регулювання частоти та скваності здійснюється потенціометрами
- Допустимий вихідний струм до 200 мА
- Маса: 7 г
- Розміри пристрою: 32 x 29 x 14 мм


#4427

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
Надіслати

Генератор прямокутних імпульсів сигналів NE555 таймер потенціометр регулювання частоти

В наявності
Артикул: 4427
75 грн
