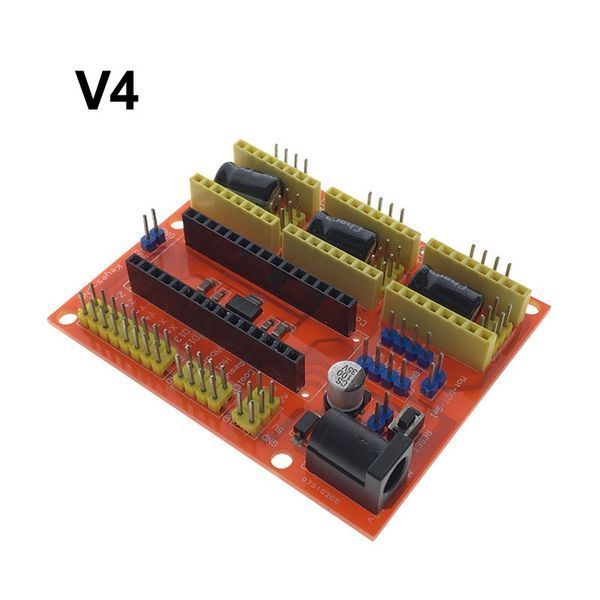

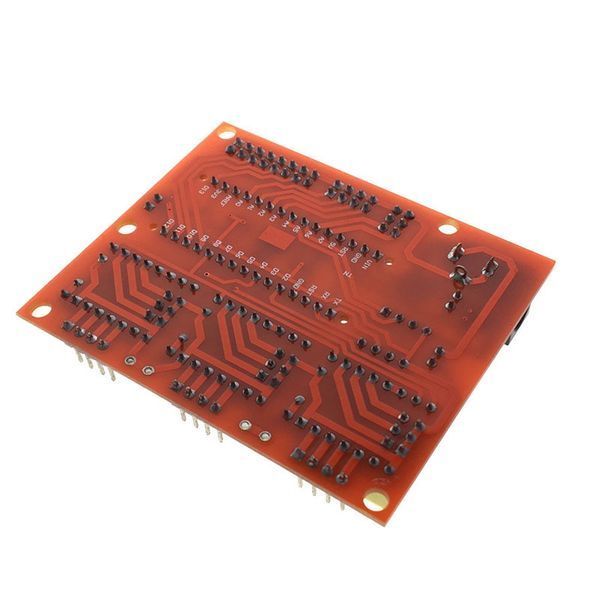

CNC Shield 4.0 плата контролер розширення для Arduino UNO для 3D-принтерів і ЧПУ-станків

Шилд Nano CNC Shield v4.0 — плата, на основі якої можна зібрати недорогий контролер для керування 3D принтерами, фрезерними, гравіорованими та лазерними ЧПК верстатами та іншими пристроями, у яких використовується до трьох кроківних двигунів.

На відміну від стандартного CNC Shield, ця модифікація розрахована на роботу з платами форм-фактора Arduino Nano. Шилд CNC Shield v4.0 сумісний із драйверами A4988 і DRV8825 (не входять до комплекту). Для зручності використання на платі розведені контакти для встановлення різних режимів мікрошага, роз'єми для під'єднання конекторів, моторів, кнопок керування і керування шпинделем.

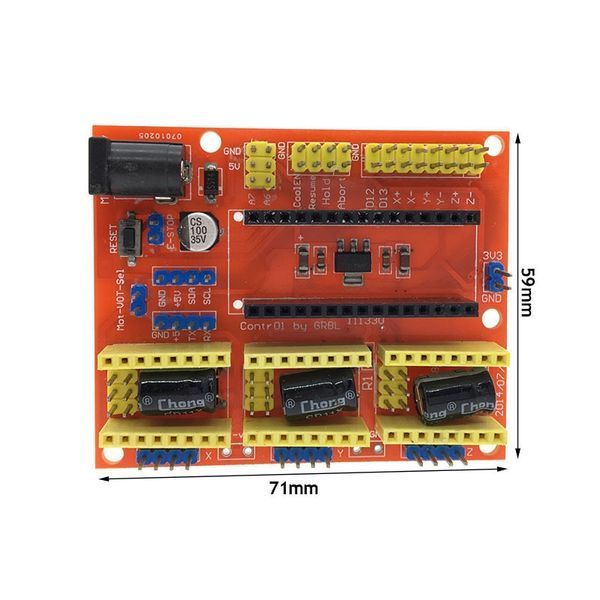

Шилд призначений для роботи з двигунами за напруги від 7.5 до 12 В і струмом до 2 А (для DRV8825). Розміри плати — 72x59 мм.

Рекомендована прошивка для керування верстатом за допомогою Nano CNC Shield — GRBL.

Зверніть увагу! - для коректної роботи GRBL з цим шилдом потрібно поміняти місцями номери пінів STEP і DIR для кожного з драйверів у файлі cpu_map_atmega328p.
