Bias Tee 10MHz...6GHz RF DC blocker ВЧ-сумішник для HAM65 RTL SDR LNA широкосмугового малошумного підсилювача Low Noise broadband Amplifier

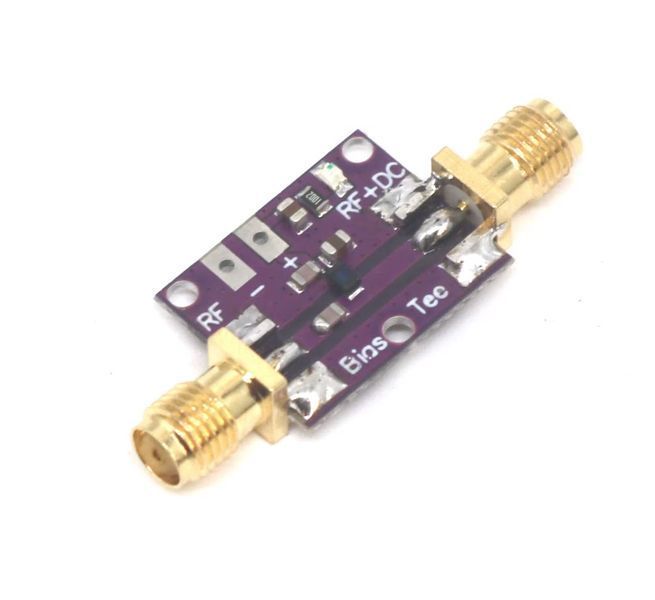

ВЧ-сумішник Bias Tee 10MHz — 6GHz RF DC blocker
Призначений для подавання постійного струму зміщення на ВЧ-пристрої через коаксіальний кабель і одночасно виконує функцію DC-блокування, захищаючи чутливі компоненти від випадкового потрапляння постійного напруження.
Схемотехніка відповідає типовій реалізації Bias Tee.

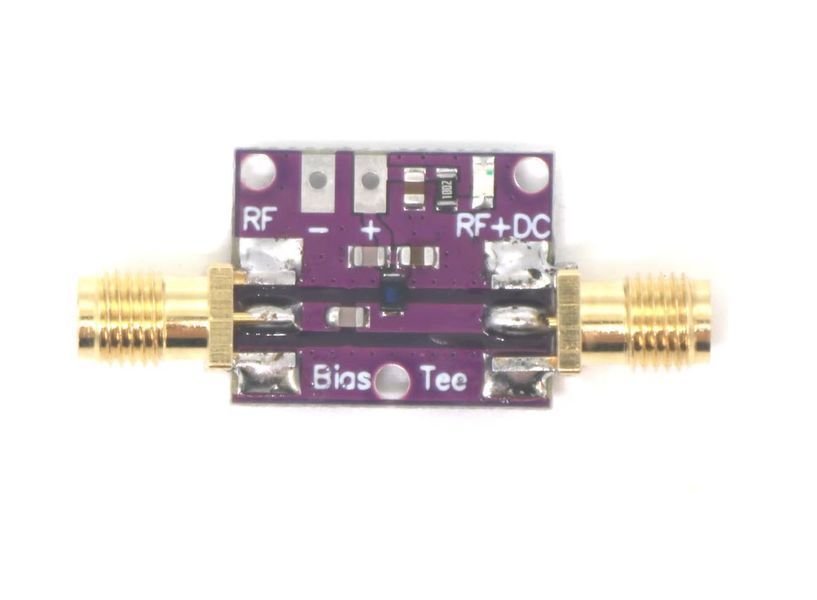

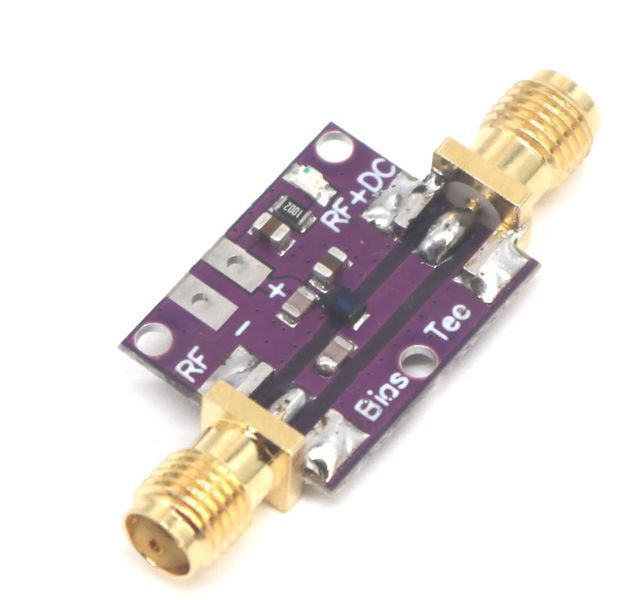

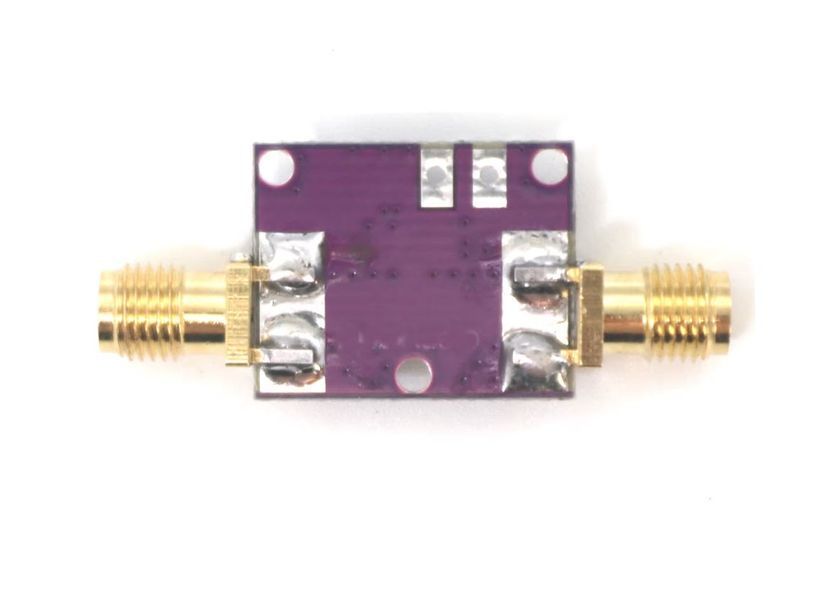

Якість виготовлення, візуально, гарне: акуратна паяння, чиста плата та надійно встановлені компоненти та роз'єми.
Додаткове покриття роз'ємів SMA є плюсом для забезпечення якісного З'єднання.
Діапазон частот: 10 МГц - 6 ГГц
Внесені втрати: Менш ніж 0.8 дБ.
Робочий діапазон живинь: 1..50 В.
Максимальний струм: 0.5 А

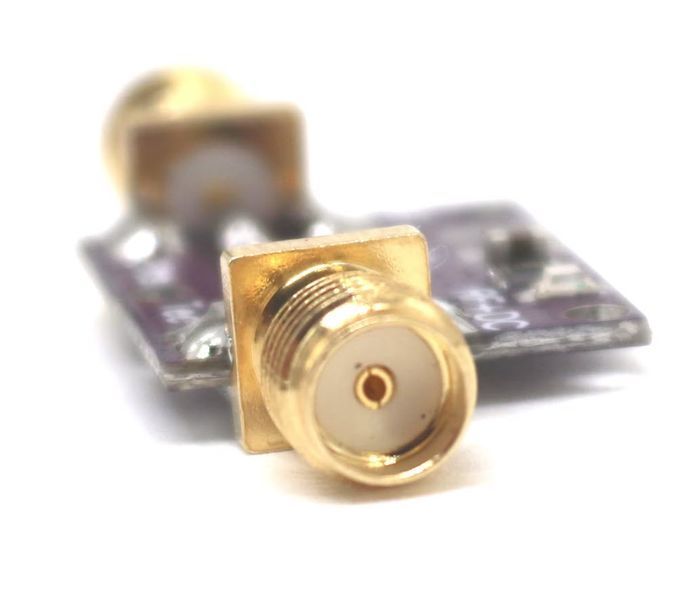

Роз'єми: SMA (тато).
Розміри: 33*13 мм

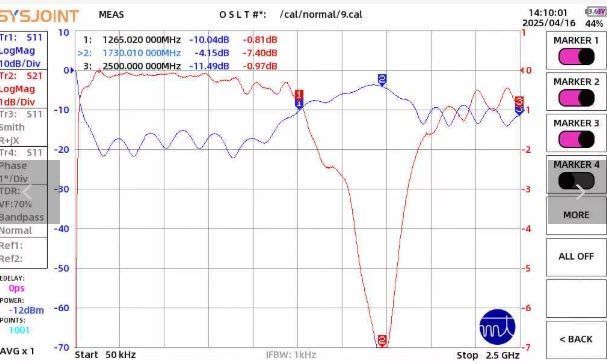

Графік демонструє частотні залежності коефіцієнта відображення (S11) і коефіцієнта передачі (S21) пристрою, що тестується в діапазоні від 50 кГц до 2.5 ГГц. Аналіз показує нерівномірність узгодження імпедансу та величини втрат залежно від частоти, з помітними змінами у районі 1.7 ГГц. Ці дані є важливими характеристиками оцінки придатності пристрою для конкретних застосувань у зазначеному частотному діапазоні.
Практичне застосування:
- Живлення LNA через коаксіальний кабель;
- Блокування постійного струму для захисту ВЧ-компонентів;
- HAM radio;
- RTL-SDR;
- Вимірювальне обладнання;
Переваги:
- широкий діапазон частот;
- низькі втрати, що вносяться;
- компактний розмір;
- простота підулюплення та використання;
Ціна вказана за 1 шт.
