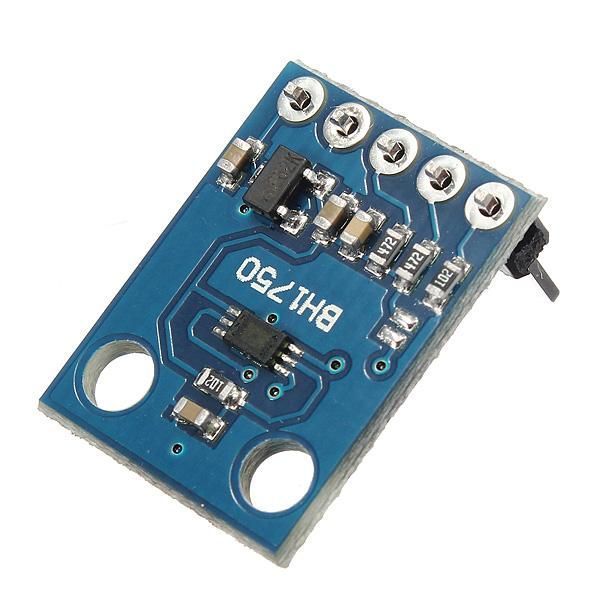

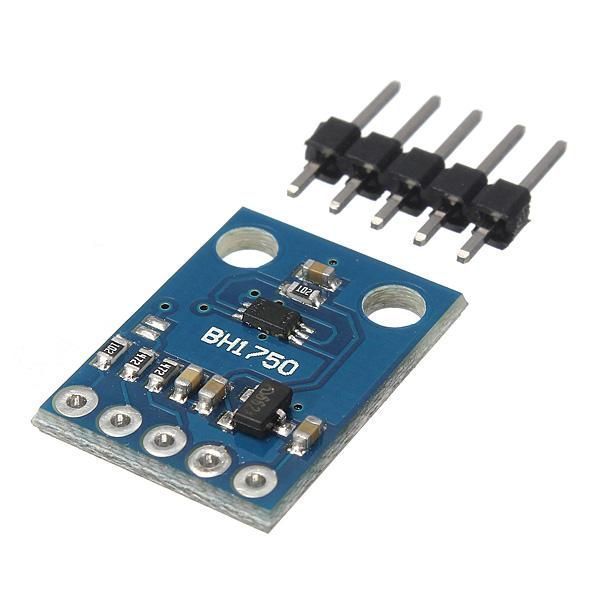

BH1750 датчик освітленості цифровий BH1750FVI GY-302 light intensity illumination lux люкс
Іноді виникає потреба отримати дані про рівень освітленості конкретного місця, об'єкта. Для таких цілей використовуються спеціальні прилади — люксметри. Але це не таке вже й поширене обладнання. Освітленість можна спробувати вимірювати фоторезистором GL5516, наприклад. Але в такому разі необхідно робити вимірювальну схему та калібрувати отримані дані з такого датчика. Спростити завдання нам допоможе датчик, який за допомогою цифрового інтерфейсу видаватиме готові дані в певних одиницях вимірювання — BH1750.
Датчик цей укладений у корпусі для поверхневого монтажу WSOF6I. Всередині безпосередньо сам фотодатчик у формі фотодіода, підсилювач сигналу фотодіода, АЦП (аналого цифровий перетворювач) і якась логіка, яка обробляє дані, переводить все в одиниці вимірювання Люкс і передає по I2C до пристрою керування (мікроконтролера).
Характеристик BH1750:

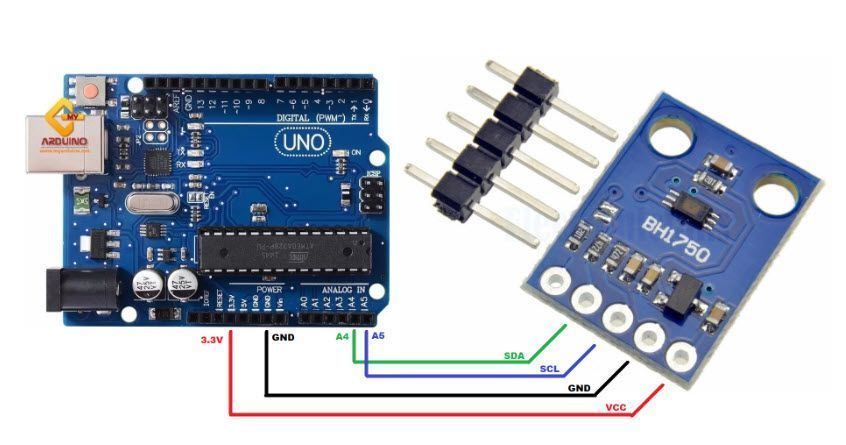

Цифровий інтерфейс — I2C
Висока роздільна здатність — до 0,5 Лк
Малий споживаний струм і функція режиму сну
Фільтрація світлових шумів 50/60 Гц
Мала залежність від джерела світла (лампа розжарювання, світлодіод тощо)
Малий вплив інфрачервоного випромінювання
Можливо вибрати 2 адреси мікросхеми для I2C інтерфейсу (можна під'єднати одночасно два такі датчики до однієї шини)
Не вимагає калібрування, що максимально зручно для застосування в будь-яких проєктах
Дуже малі габарити датчика
Електричні характеристики:
Напруга живлення — 2,4-3,6 В
Струм споживання — 120 мкА
Струм споживання в сплячому режимі — 0,01 мкА
Вимірювана довжина хвилі — 560 нм
Точність у режимі високої роздільної здатності — 1 Лк
Точність у режимі низької роздільної здатності — 4 Лк
Період вимірювання в режимі високої роздільної здатності — 120 мс
Період вимірювання в режимі низької роздільної здатності — 16 мс
АЦП — 16 бітів
